Ugelli e componenti di usura in metallo duro: perché conta la durata, non il prezzo d'acquisto

Inserti per ugelli, boccole, camicie e sedi valvola in WC-Co: come si consuma un componente di usura, che cosa fa quel consumo al processo molto prima che il pezzo ceda, e perché la voce più economica della fattura è di solito la più costosa da mandare avanti.

In ogni stabilimento c’è un cassetto di pezzi a cui nessuno pensa. Punte di ugello, boccole di guida, inserti per pistoni, sedi valvola. Si comprano a scatole, li cambia l’operatore, non se ne parla mai in riunione, eppure sono proprio loro a decidere se una linea tiene la propria finestra di processo da un turno all’altro.

Hydroforce produce questi componenti in metallo duro con una filiera pulvimetallurgica interna e completa: miscelazione delle polveri, pressatura, sinterizzazione sotto vuoto e rettifica con diamante sotto lo stesso tetto. Che cosa sia il metallo duro e come lo produciamo si trova nella nostra pagina sui carburi sinterizzati. Questo articolo affronta ciò che di solito non viene messo per iscritto: che cosa succede davvero a un componente di usura una volta in servizio, e come definirlo perché insieme al pezzo sopravviva anche il processo.

Il paradosso del componente di usura

Un pezzo di usura si compra per essere distrutto. Questo rende poco utile la logica d’acquisto abituale, confrontare i prezzi unitari e prendere il più basso, perché il prezzo unitario è il numero più piccolo dell’equazione.

Quanto costa davvero un cambio ugello:

• La linea si ferma. In una cabina di sabbiatura sostituire un tubo di miscelazione richiede minuti; su un utensile da pozzo o su una pompa ad alta pressione può richiedere ore.
• Qualcuno deve farlo, e quello è tempo di personale qualificato, non il prezzo stampato sul pezzo.
• Il processo si sposta. Un ugello nuovo non si comporta come quello appena smontato, quindi portata, copertura e consumo ripartono da un altro punto.
• Fra un cambio e l’altro la qualità deriva. È la voce cara di questo elenco, ed è quella che nessuno vede.

Rispetto a tutto ciò, la differenza di prezzo fra un inserto in acciaio e uno in metallo duro è un errore di arrotondamento. Un ugello in acciaio temprato in un flusso abrasivo dura forse un turno. Un ugello in carburo di tungsteno, con lo stesso abrasivo, lavora per centinaia di ore. Il divario è di uno o due ordini di grandezza, e si scarica sul fermo impianto, non sul budget ricambi.

Come cede davvero un ugello

Quasi tutte le specifiche trattano l’ugello come un pezzo destinato prima o poi a rompersi. Gli ugelli abrasivi non si rompono quasi mai. Si erodono dall’interno, in modo uniforme e invisibile, e per tutto quel tempo continuano a lavorare.

Mentre il foro si allarga, succedono quattro cose insieme:

• Cala la velocità in uscita, perché la stessa pressione di alimentazione ora alimenta una gola più larga. Con essa scendono velocità di pulitura, velocità di taglio ed energia d’urto.
• Sale il consumo. Una gola più larga lascia passare più aria, più acqua e più abrasivo a parità di lavoro, così la spesa per i consumabili sale mentre la resa fa il contrario.
• Il getto si allarga. Nel taglio si vede sulla qualità del bordo, nella preparazione superficiale su una copertura irregolare.
• Niente segnala nulla. Non c’è rumore, non c’è perdita, non c’è codice di errore, quindi l’operatore compensa lavorando più lentamente e la perdita si scioglie nella normale dispersione.

Quando qualcuno se ne accorge, il pezzo costa denaro già da parecchio. Per questo gli ugelli si sostituiscono sulla misura del foro, non sul loro aspetto né su una data del piano di manutenzione.

Quanto costa l’allargamento del foro

La sabbiatura a secco mostra l’intera catena nel modo più chiaro, e i numeri sono pubblicati.

Prendiamo un ugello standard n. 4 con foro da 1/4 di pollice (6,35 mm). Nuovo lascia passare circa 81 CFM a 100 psi. Consumato fino a 5/16 di pollice (7,9 mm), cioè 1,6 mm in più e nulla di visibile a occhio, lo stesso ugello chiede circa 137 CFM per tenere quegli stessi 100 psi. La richiesta d’aria è salita di quasi il 70 %, e il compressore era stato dimensionato sul valore iniziale.

Da qui si aprono due strade. O il compressore regge, e la bolletta energetica sale in silenzio di quel margine. Oppure non regge, e allora scende la pressione. Le indicazioni pubblicate stimano intorno alla metà la perdita di produttività per un calo da 100 a 80 psi.

Dalla postazione dell’operatore non si vede niente di tutto questo. L’ugello sembra a posto, il manometro segna un po’ meno e il lavoro semplicemente dura di più.

Le soglie di sostituzione pubblicate stanno fra 0,8 e 1,6 mm di allargamento a seconda della prassi seguita, una forbice abbastanza stretta da essere utilizzabile. Misurare il foro, fissare la propria soglia, sostituire sul numero. Il metallo duro non toglie questa disciplina, allunga l’intervallo fra due misure da qualche ora a qualche settimana.

Il taglio a getto d’acqua si comporta allo stesso modo su un’altra scala. Un tubo focalizzatore si allarga di circa 2,5 µm per ora di taglio e il getto si allarga con lui, ed è il motivo per cui uno studio su tubi dismessi ne ha trovati circa l’85 % ritirati per usura e non per rottura. Il tubo non cede. Esce di tolleranza.

Che cosa dà il metallo duro e dove si ferma

Il metallo duro è un composito di grani duri di carburo di tungsteno tenuti insieme da un legante metallico, di norma cobalto. La durezza si colloca abitualmente fra 1.400 e 2.000 HV, ben oltre quanto raggiunga qualunque acciaio temprato, mentre il legante conserva nel pezzo tenacità sufficiente a reggere una manipolazione reale e un urto reale.

Per un componente di usura è una combinazione quasi ideale. Il metallo duro però non è un materiale unico, e ci sono impieghi in cui è la scelta sbagliata.

Due limiti vanno detti chiaramente. Rispetto all’acciaio il metallo duro è fragile, regge benissimo l’erosione e male l’urto localizzato, e un pezzo caduto o una sede mal appoggiata si scheggia dove l’acciaio avrebbe solo preso un’ammaccatura. In ambiente acido il legante di cobalto viene dilavato prima ancora che i grani di carburo siano intaccati, quindi il cedimento è chimico e non meccanico e nessuna durezza lo risolve. Entrambe le cose si sistemano quando il pezzo viene definito, non quando è già in campo.

Ceramiche più dure esistono. Carburo di silicio e carburo di boro superano nettamente il carburo di tungsteno negli ugelli da sabbiatura, e per erosione pura in una sede protetta sono la risposta migliore. Il carburo di tungsteno tiene il proprio posto ovunque il pezzo debba anche essere tenace, sopportare pressione, mantenere una superficie rettificata o stare brasato o piantato dentro un gruppo, il che descrive la maggior parte di ciò che finisce nelle macchine in servizio.

I pezzi che nessuno definisce con abbastanza cura

Gli ugelli ricevono attenzione perché il loro consumo si vede. Il resto del kit di usura di solito viene ereditato da un vecchio disegno e non viene più riesaminato.

Boccole e camicie di guida. Piantate o scorrevoli, fissano l’allineamento di tutto ciò che viene dopo. Una boccola d’acciaio consumata a ovale riemerge come problema di qualità in tutt’altro punto, e la causa viene inseguita per settimane nel posto sbagliato.

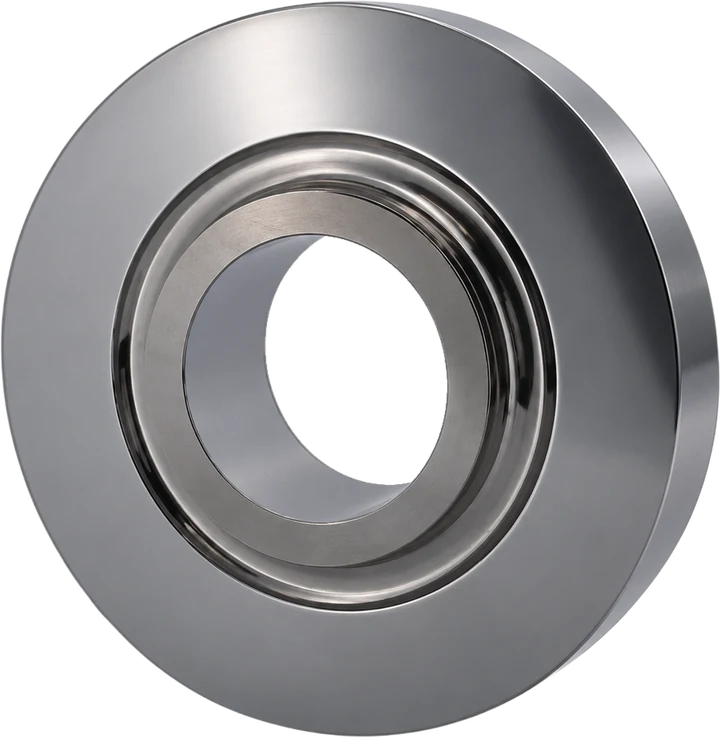

Sedi e otturatori di valvola. Nei sistemi ad alta pressione la sede prende insieme l’erosione e l’urto ripetuto di chiusura. È il caso misto allo stato puro: la sola durezza si scheggia, la sola tenacità si erode.

Anelli di tenuta e facce di tenuta meccanica. Qui lavora la superficie rettificata e non il materiale in massa. Il metallo duro rettificato con diamante tiene Ra 0,1–0,4 µm e continua a tenerlo, il che rende l’accoppiamento di tenuta prevedibile per tutto l’intervallo di servizio e non soltanto all’inizio.

Inserti e camicie per pistoni. Le pompe ad alta pressione fanno convergere sulla stessa superficie un fluido abrasivo e un contatto alternato. La risposta consueta è un inserto in metallo duro dentro un corpo d’acciaio, così che la superficie di usura sia in metallo duro mentre la struttura resta d’acciaio.

Inserti di strozzamento e di laminazione del flusso. Un componente la cui funzione è definita da un diametro di passaggio è, per definizione, un componente che cede quando quel diametro cambia. Ovunque si strozzi un flusso abrasivo o erosivo, il materiale dell’inserto stabilisce per quanto tempo la caratteristica di portata resta dove è stata progettata, e quanto spesso qualcuno debba intervenire per riportarcela.

Il resto lo decidono geometria e montaggio

La scelta del materiale pesa all’incirca per metà del risultato. L’altra metà sono dettagli costruttivi che raramente ci arrivano insieme alla richiesta.

Finitura del foro. Un foro rugoso offre all’erosione da dove partire, perché ogni cresta è un punto in cui l’abrasivo può mordere. I fori rettificati e lucidati si consumano più lentamente, e più uniformemente, di quelli lasciati come escono dalla sinterizzazione.

Geometria d’ingresso. Il tratto convergente governa la formazione del flusso abrasivo. Se è sbagliato, il consumo si concentra in una sola fascia invece di distribuirsi lungo la gola, e la durata si accorcia senza che il materiale c’entri nulla.

Concentricità. Un foro fuori asse si consuma in modo asimmetrico, allarga il getto in anticipo e porta il processo fuori bersaglio molto prima che si raggiunga il limite nominale di diametro.

Il giunto. È qui che muoiono davvero quasi tutti i consumabili in metallo duro. L’inserto resiste, ma cede la brasatura, oppure il piantaggio si allenta con i cicli termici, oppure il corpo d’acciaio si erode attorno a una punta di metallo duro perfettamente integra. Interferenza, lega di apporto e materiale del corpo vanno definiti insieme all’inserto e non dopo di esso.

Da dove arrivano i pezzi

La miscelazione delle polveri fissa la qualità. Pressatura e sinterizzazione sotto vuoto a 1.350–1.500 °C fissano densità e microstruttura, e per strada il pezzo ritira del 15–20 %, ritiro che viene calcolato nell’attrezzatura invece di essere corretto dopo. La rettifica con diamante è l’unico metodo capace di lavorare il metallo duro sinterizzato, ed è quella che porta un pezzo da ±0,15 mm allo stato sinterizzato fino a ±0,01 mm con Ra 0,1–0,4 µm sulle superfici funzionali. Dove il servizio è critico, la pressatura isostatica a caldo chiude la microporosità residua che altrimenti darebbe all’erosione il primo appiglio in esercizio.

Con quelle fasi sotto lo stesso tetto, cambiare una qualità, una finitura del foro o un dettaglio di geometria è una decisione interna e non una trattativa su tre fornitori con tre tempi di consegna.

Ogni lotto viene verificato prima di uscire: durezza Rockwell sul pezzo finito, microscopia metallografica per dimensione del grano e distribuzione del legante, raggi X per la porosità interna sui componenti critici, misura a coordinate sotto i 3 µm. I consumabili si riordinano in continuazione, perciò quello che conta davvero è la costanza da lotto a lotto. Un ugello che si comporta diversamente dal precedente è un problema di processo anche se preso da solo supera il controllo.

I pezzi vanno da 0,001 kg a 300 kg e da Ø 3 mm a 500 mm, con spessori di parete fino a 0,1 mm, in quantità che vanno dal prototipo alla serie ripetitiva.

Che cosa inviarci

Quotare un pezzo di usura richiede informazioni un po’ diverse rispetto a un pezzo strutturale, perché a comandare la risposta è il servizio e non il solo disegno:

• Disegno o campione, con diametro del foro, geometria, superfici critiche e finitura richiesta.
• Il fluido: che cosa attraversa il pezzo, tipo e granulometria dell’abrasivo, concentrazione, chimica.
• Condizioni di esercizio: pressione, temperatura, portata, servizio continuo o ciclico.
• Come si monta: piantaggio, brasatura, corpo filettato, e di che materiale è il pezzo accoppiato.
• La situazione attuale, cioè il materiale in uso e quanto dura. È la riga più utile di qualsiasi richiesta, perché trasforma una specifica astratta in un obiettivo da battere.
• Che cosa significa «consumato» per voi, come diametro del foro o come calo di prestazione al quale il pezzo esce dalla macchina.

Con questo possiamo proporre qualità, geometria e finitura, e dirvi con franchezza dove il metallo duro si ripaga e dove qualcos’altro vi servirebbe meglio.

Vi servono ugelli, boccole o inserti di usura in metallo duro per un impiego preciso? Inviate disegni e condizioni di esercizio a office@hydroforce.ee e il nostro ufficio tecnico risponderà con una proposta di qualità e un’offerta.
