Штоки гидроцилиндров: цепочка обработки, которая решает срок службы цилиндра

Штоки из углеродистых, легированных и нержавеющих сталей до Ø1000 мм и длиной до 16 м. Финиш Ra ≤ 0,1 мкм, твёрдое хромирование, шлифовка и полировка в собственном цехе. Сертификация ISO 9001:2015.

Шток - это единственная деталь, от которой напрямую зависит, сколько проживёт гидроцилиндр. Износ уплотнений, утечки, поведение под боковой нагрузкой - все эти проблемы упираются в одно: чистоту поверхности штока в зоне грундбуксы. Шток с допуском IT7, но с шероховатостью Ra 0,4 мкм убивает уплотнения за месяцы. Шток, отшлифованный до Ra 0,1 мкм с равномерным хромом 40 мкм, отрабатывает десяток лет.

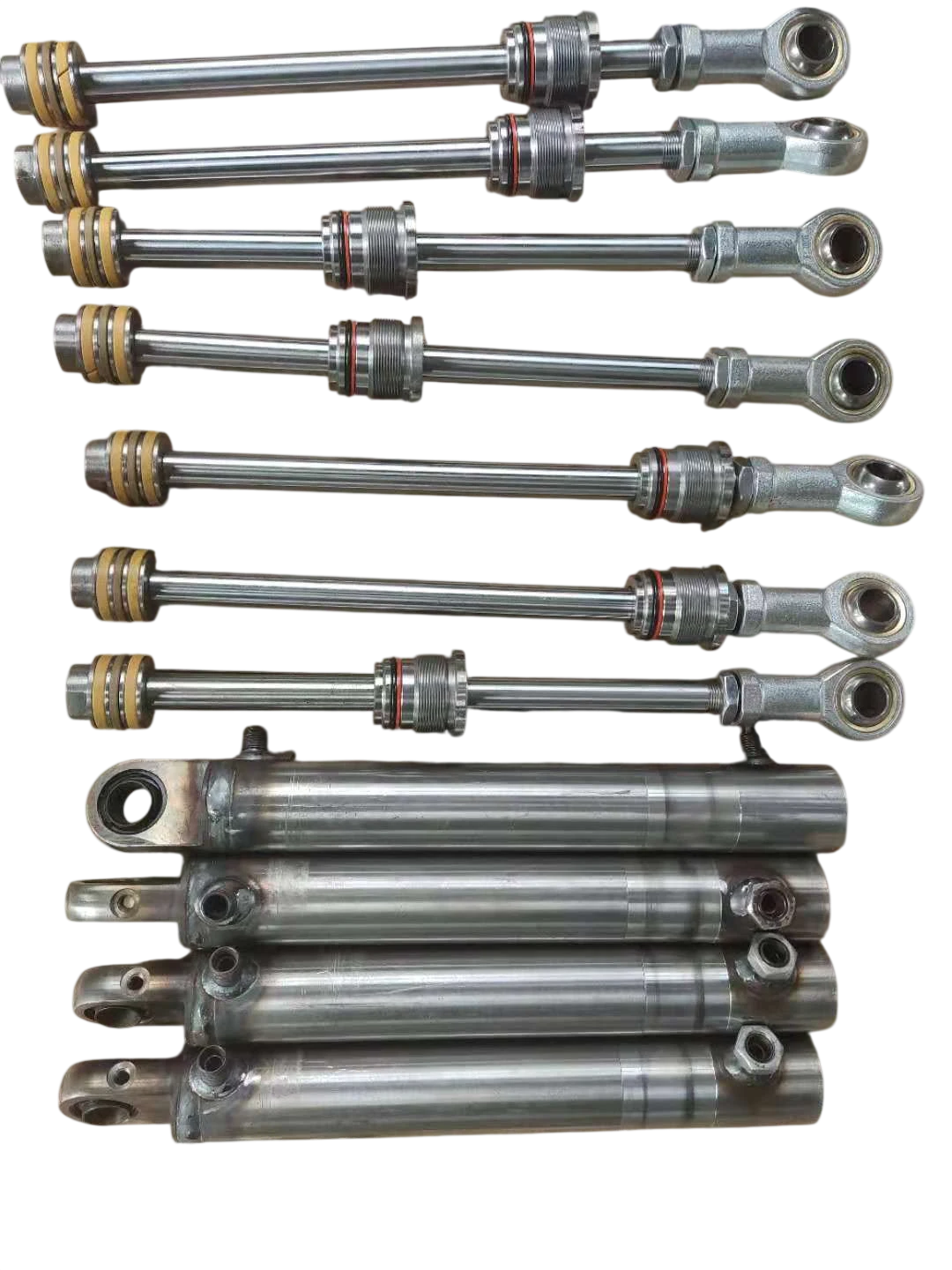

В Hydroforce мы рассматриваем изготовление штока как единую непрерывную цепочку операций. Точение, индукционная закалка, твёрдое хромирование, круглая шлифовка и полировка - каждая операция зависит от того, что оставила предыдущая. Разорвите цепочку в одном звене, и шток ляжет на испытательном стенде. Наша команда держит всю цепочку в одном цеху, на собственных станках, силами обученных операторов. Тот же подход мы применяем к гидроцилиндрам под северный рынок.

Почему поверхность штока решает срок службы цилиндра

Уплотнение работает за счёт микроскопической масляной плёнки между штоком и кромкой манжеты. Поверхность слишком грубая - плёнка рвётся, металл касается резины, уплотнение горит. Поверхность слишком гладкая (и это реальный эффект) - плёнка не удерживается, шток идёт всухую, манжета затвердевает. Окно узкое: обычно Ra 0,1–0,2 мкм с контролируемой структурой пиков Rk.

Одно хромирование в это окно не попадёт. Хром повторяет подложку. Что оставит токарь и шлифовщик под хромом, то и проявится сверху. Поэтому Hydroforce шлифует шток после хромирования, а не до него.

Материалы, с которыми мы работаем

Сталь мы выбираем до первой стружки. Выбор определяет каждый последующий параметр: отклик на закалку, адгезию хрома, подбор шлифовального круга, ресурс детали.

Для хлоридной и офшорной среды мы переходим с обычного хрома на триплекс Ni-Cr или на цельнодуплексную нержавеющую подложку. Это решение принимается на этапе техзадания, а не в цеху.

Цепочка обработки

1. Резка, правка, центровка

Прутковый материал приходит в длинах 6–12 м. Мы режем под рабочую длину, потом правим на прессе, пока полное биение не упадёт ниже 0,3 мм/м. Центровочные отверстия сверлим по DIN 332 форма B, чтобы шток на всех последующих операциях держался в центрах. Шток, не выправленный на этом этапе, не спасёт уже ни одна последующая операция.

2. Черновое и чистовое точение

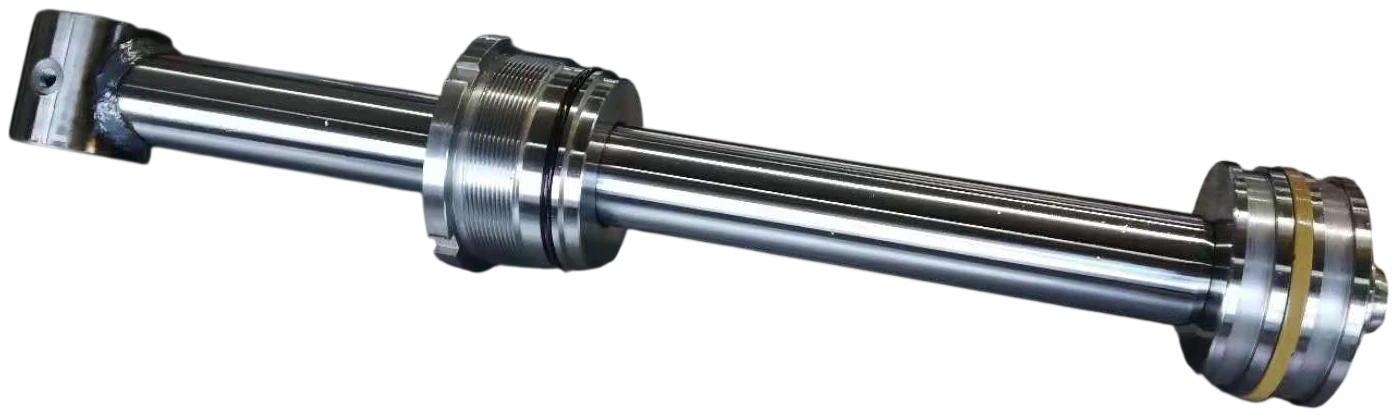

Черновое точение на станках DMG MORI (Ø500 × 1000 мм) или на тяжёлых Schiess (до Ø2000 мм × 16 м) выводит шток на околоконечный диаметр и оставляет припуск 0,4–0,6 мм под хром и шлифовку. Чистовое точение даёт Ra 1,6 мкм. Заплечики, проточки под резьбу, проушины и геометрия головки выполняются здесь же. Как только на поверхность ляжет хром, точение по нему становится невыгодным. Полный парк станков описан в обзоре механической обработки.

3. Индукционная закалка

Закалке подвергается только рабочая поверхность. Концы штока и резьбу мы не закаляем. На сталях 42CrMo4 и C45E твёрдость рабочей зоны выводим на HRC 55–62. Индуктор идёт вдоль штока с контролируемой подачей. Сразу за индуктором поверхность охлаждается водой. Затем мы отпускаем шток при 180–220 °C, чтобы снять поверхностные напряжения. Глубина закалённого слоя обычно 1,5–3 мм, зависит от диаметра. Слой несёт хром, мягкая сердцевина гасит боковую нагрузку и удар.

4. Твёрдое хромирование

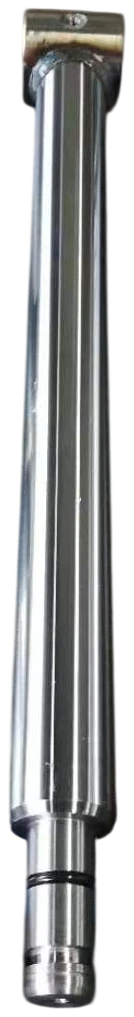

Хромирование идёт в собственной электролитической ванне. На стандартный шток наносим 25–50 мкм твёрдого хрома, на тяжёлые цилиндры карьерной и подъёмной техники 60–80 мкм. Температуру ванны, плотность тока и время мы задаём под нужный слой. Внешний вид при этом определяет именно подложка. Для морских и офшорных цилиндров переходим на триплекс: подслой никеля, плотный хром, микротрещиноватый верхний хром. Это закрывает хлориду путь к стали через естественную сетку трещин в хроме.

Полный каталог покрытий, которые мы предлагаем для гидроцилиндров, такой:

5. Круглая шлифовка

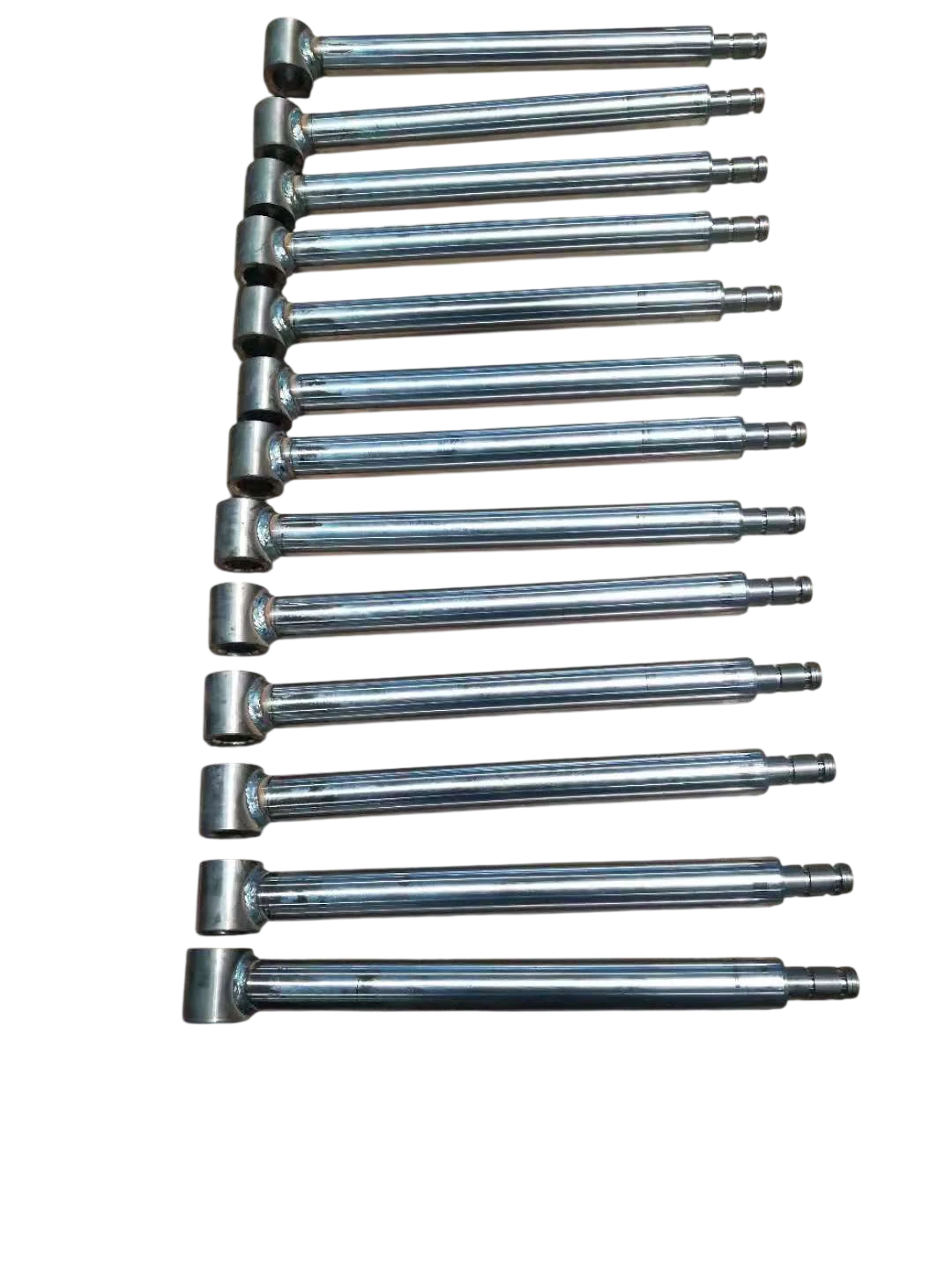

Хромированные штоки возвращаются на круглошлифовальные станки для размер-определяющего прохода. Шлифуем по диаметру в IT6–IT7, держим прямолинейность в пределах 0,1 мм/м по всей длине, выводим Ra 0,2 мкм. Для штоков длиной до 16 м ставим люнеты с расчётным шагом, чтобы убрать дребезг. Именно на этом шаге шток становится гидравлической деталью. До шлифовки это просто хромированный пруток.

6. Полировка и суперфиниш

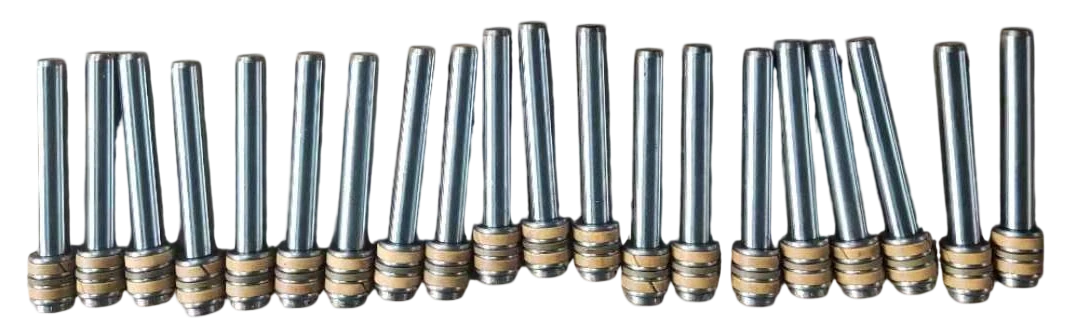

Там, где ресурс уплотнения критичен (высокоцикловые плунжеры, морские цилиндры, подъёмные системы), мы доводим поверхность до Ra ≤ 0,1 мкм. Используем камень или плёночную ленту с контролируемым давлением. Цель здесь - не минимально возможный Ra. Цель - плато-хонингованная поверхность, которая удерживает плёнку масла и при этом сохраняет несущие пики. Поэтому мы меряем и Ra, и Rk.

Контроль

С каждого штока мы выдаём протокол измерений:

• Прямолинейность и полное биение по всей длине, на призмах или в центрах
• Диаметр в пяти и более сечениях, проверка по полю IT6 / IT7
• Шероховатость Ra и Rz по ISO 4288, контактный профилометр
• Карта твёрдости HRC по рабочей поверхности, калибровка по эталонам
• Толщина хрома, рентгенофлуоресценция или магнитный толщиномер, в четырёх окружных точках
• Renishaw на станке для диаметра в процессе, Zeiss Contura для геометрии, лазерный трекер для длинных штоков

Та же логика контроля работает на тяжёлых цилиндрах с кованым штоком на 350 бар с проушинным креплением.

Где работают эти штоки

• Телескопические цилиндры для мусоровозов и карьерных самосвалов
• Плунжерные системы для синхронного многоточечного подъёма платформ
• Сдвоенные и тандемные цилиндры прессового и формовочного оборудования
• Морская палубная техника и подводные актуаторы
• Мобильная гидравлика: погрузчики, краны, лесная техника

Справочник стандартов

Нужны штоки гидроцилиндров под ваш чертёж? Отправьте чертежи или технические требования на office@hydroforce.ee - подготовим расчёт и коммерческое предложение.
