Планирование качества в Hydroforce: что решается до изготовления первой детали

Протокол контроля говорит, годна ли одна деталь. Будут ли годными следующие тысячи, решается намного раньше, при планировании заказа. В этой статье мы рассказываем, как планируем качество под каждый заказ и каждую технологию: план контроля, приёмка первого образца, проверки в ходе серии и обратная связь, которая удерживает процесс в том состоянии, в котором его утвердили.

На нашей странице о качестве описаны три стадии контроля: проверка сырья, наблюдение за процессом и финальная приёмка. Заказчики, которые проводят у нас аудит, обычно спрашивают о другом: откуда мы заранее знаем, что партия пройдёт? Честный ответ такой: проверки были спроектированы раньше, чем появилась сама партия, и партия проходит именно поэтому. Эта проектная работа и есть планирование качества, и для гидроцилиндра, литого корпуса, спечённой шестерни и карбидного сопла она выглядит по-разному.

Почему мы планируем, а не сортируем

Поставщик, который полагается на финальный контроль, на самом деле занимается сортировкой. Годные детали уходят заказчику, негодные в лом, а сам процесс ничему не учится. Платить приходится дважды: за брак и за срок, потому что отклонённая партия обнаруживается в конце, когда времени на новую уже нет.

Планирование переносит усилия в начало. До запуска заказа в производство над чертежом садятся несколько человек: технолог, инженер по качеству и, для деталей с оснасткой, конструктор оснастки. Со встречи они уходят с четырьмя документами: маршрутом с каждой операцией по порядку, анализом рисков, где названо, что может пойти не так на каждой операции, планом контроля, в котором записано, что измеряется, где, как часто, чем и что происходит при выходе показания за допуск, и протоколом приёмки, согласованным с заказчиком. Эти четыре документа и есть то, во что превращается система ISO 9001:2015, когда доходит до цеха.

Последовательность планирования

1. Анализ контракта и чертежа

Любой заказ начинается с проверки чертежа и спецификации на то, что наши процессы способны выдержать. Обычные находки такие: пропущенный допуск, ссылка на отменённый стандарт, шероховатость, которую выбранный процесс не даст, марка материала без европейского аналога. Каждый такой вопрос решается с заказчиком письменно до того, как что-то отрезано или отлито. На этом же этапе характеристики классифицируются. У любой детали есть несколько размеров, от которых зависит, будет ли она работать: диаметр отверстия, уплотнительная поверхность, резьба, диапазон твёрдости. Они становятся критическими характеристиками, и план контроля обращается с ними иначе, чем с фаской.

2. Проектирование процесса и проектирование измерений

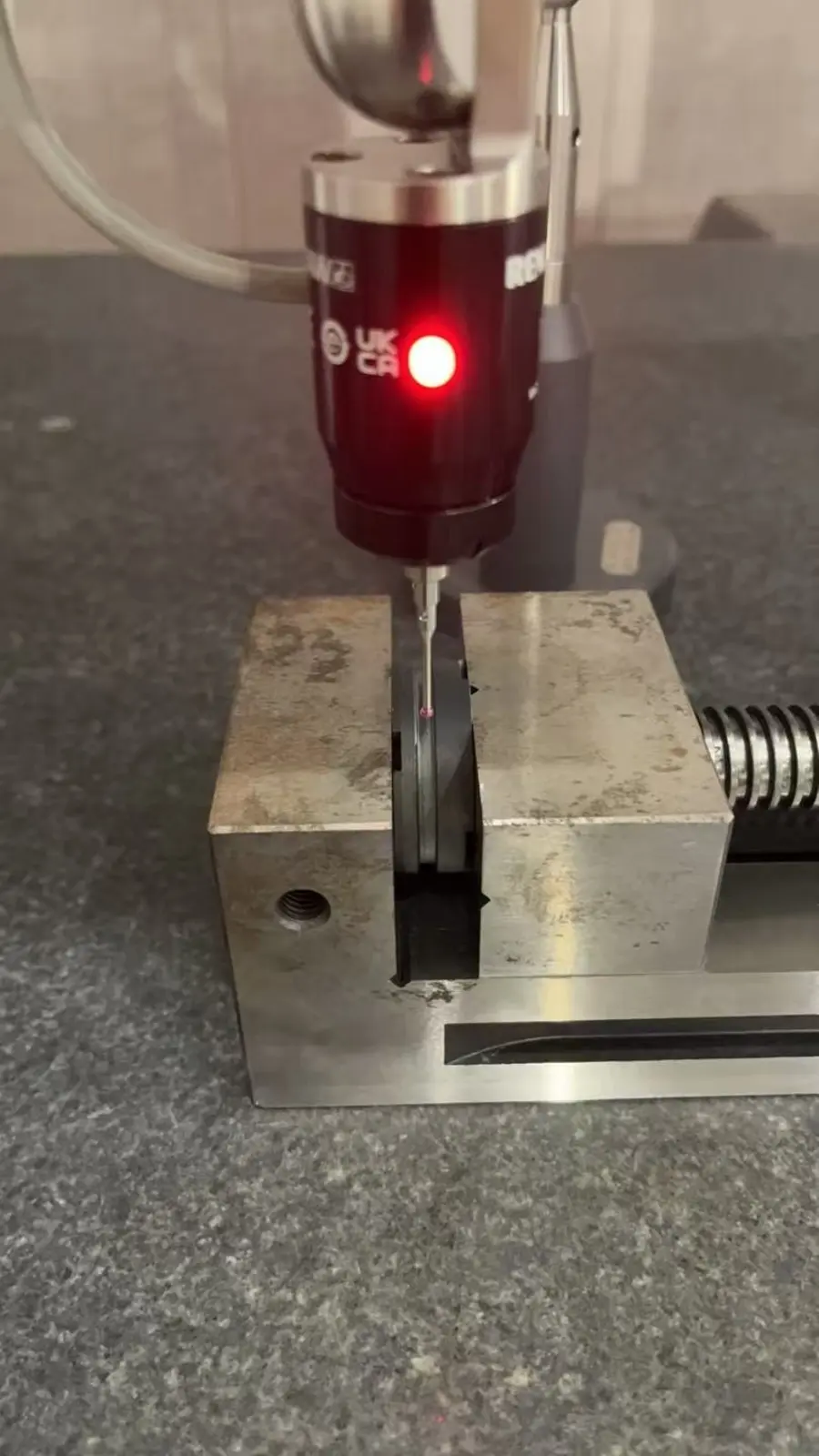

Маршрут пишется операция за операцией. Для каждой технолог выбирает станок, приспособление, режимы резания или прессования и измерительный инструмент. Прибор подбирают так же внимательно, как станок. Допуск 0,02 мм нельзя контролировать прибором с разрешением 0,01 мм, поэтому метод измерения должен быть примерно в десять раз точнее допуска. Программу для КИМ тоже пишут на этом этапе, задолго до того, как первые детали принесут в лабораторию.

3. Анализ рисков

По каждой операции команда спрашивает, где процесс может уйти и чем это обернётся. Ответы зависят от детали. Слабое место хромированного штока в толщине покрытия на концах, литого корпуса в пористости под обработанной уплотнительной поверхностью. Спечённая шестерня может дать разброс плотности по толстому сечению, а карбидная вставка из новой партии порошка усядется иначе, чем прошлая. Каждый найденный так риск получает свою строку в плане контроля. Для гидроцилиндров этот анализ формализован: по каждой конструкции ведётся анализ видов и последствий отказов, в него попадают гарантийные случаи и данные с эксплуатации, чтобы проблема, замеченная один раз, не повторилась в следующей конструкции.

4. План контроля

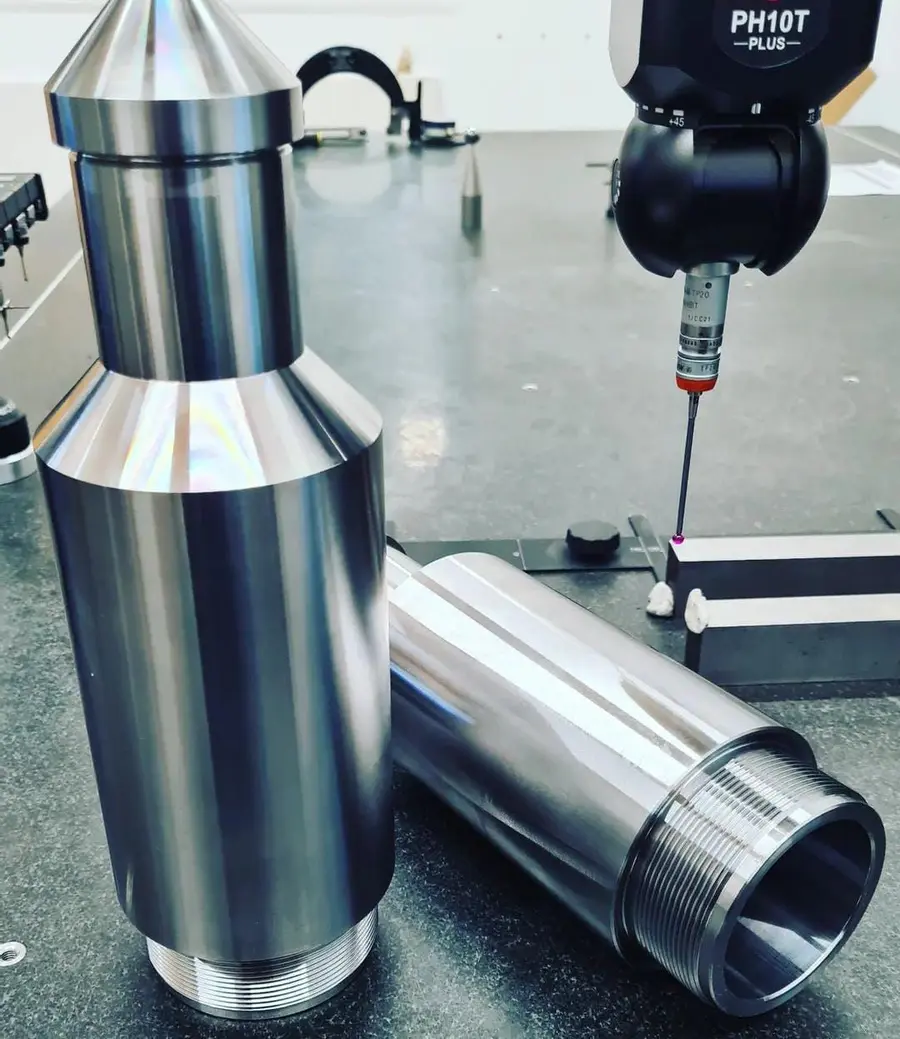

План контроля читают все: оператор, контролёр и аудитор заказчика. Короткая выдержка для обработанной гильзы цилиндра показывает формат.

Две колонки весят больше остальных. Частота определяет стоимость контроля, и по критическим характеристикам её согласуют с заказчиком. Реакция превращает измерение в управление: без правила реакции то же измерение даёт только отчёт.

5. Проверка оснастки и первый образец

Для любой детали, зависящей от пресс-формы, литейной формы или штампа, оснастка утверждается до подписания плана. Первые отливки или первые прессовки обмеряются полностью, по каждому размеру чертежа, и сравниваются с CAD-моделью. Если оснастку правят, образец меряют заново. В производство выпускается только та оснастка, с которой получен утверждённый первый образец, и отчёт о нём становится эталоном для всех последующих партий. Для обработанных деталей та же логика действует для первой детали с новой программы или нового приспособления.

Что планируется для каждой технологии

Последовательность выше одинакова для любого заказа, а вот содержание плана контроля меняется вместе с технологией. Ниже показаны те решения при планировании, которые весят больше всего в каждом нашем направлении.

Гидроцилиндры

План начинается с материала: хонингованная труба и хромированный пруток приходят с сертификатами, которые сверяются с чертежом до выпуска партии в работу. Сварка ведётся по письменным процедурам, несущие швы проходят неразрушающий контроль с частотой, зафиксированной в плане. Сборка планируется вокруг чистоты и обращения с уплотнениями, потому что большинство ранних утечек восходит к повреждённой манжете или загрязнённой гильзе, а не к ошибке механообработки. Финальные испытания проходит каждое изделие. Цилиндр опрессовывается при рабочем и повышенном давлении, проверяется на наружные и внутренние утечки, запись хранится под серийным номером. Документация планируется с самого начала, если заказчику она нужна для классификации: пакеты по ISO, DIN, DNV, ABS или API с прочностными расчётами и протоколами испытаний.

Механообработка и зубчатые колёса

Точные детали планируются под квалитеты IT6 и IT7 и общие допуски по стандартам чертежа: ISO 2768, ISO 286 для посадок, ISO 1101 для геометрии. Программа КИМ пишется и отлаживается на первой детали. В ходе серии критические размеры измеряются через заданные интервалы, с плановой проверкой каждые 45 машинных часов и контрольной картой по тем размерам, где известный источник дрейфа это износ инструмента. Для зубчатых колёс в план входит измерение профиля, направления зуба и шага по ISO 1328 на зубоизмерительной машине, а после термообработки проверка твёрдости и глубины слоя. Крупные детали длиной до 16 метров планируются иначе: КИМ заменяет лазерный трекер или 3D-сканер, а схема измерения проектируется вместе с приспособлением до установки детали.

Литьё под высоким давлением

Здесь качество закладывается в оснастку. Конструкция формы, литниковая система и охлаждение проверяются на риск пористости в тех зонах, которые потом будут обрабатываться или уплотняться, и эти зоны отмечаются в плане как критические. Пробные отливки дают первый образец. В серии параметры машины отслеживаются в реальном времени и записываются в карты, потому что литейная ячейка, держащая параметры, держит и размеры. Допуски от ±0,1 до 0,3 мм и шероховатость Ra от 1,6 до 6,3 мкм проверяются на КИМ и профилометром. Если деталь герметичная или несущая, в план для критических зон добавляется рентгеновский контроль с согласованной частотой.

Порошковая металлургия и MIM

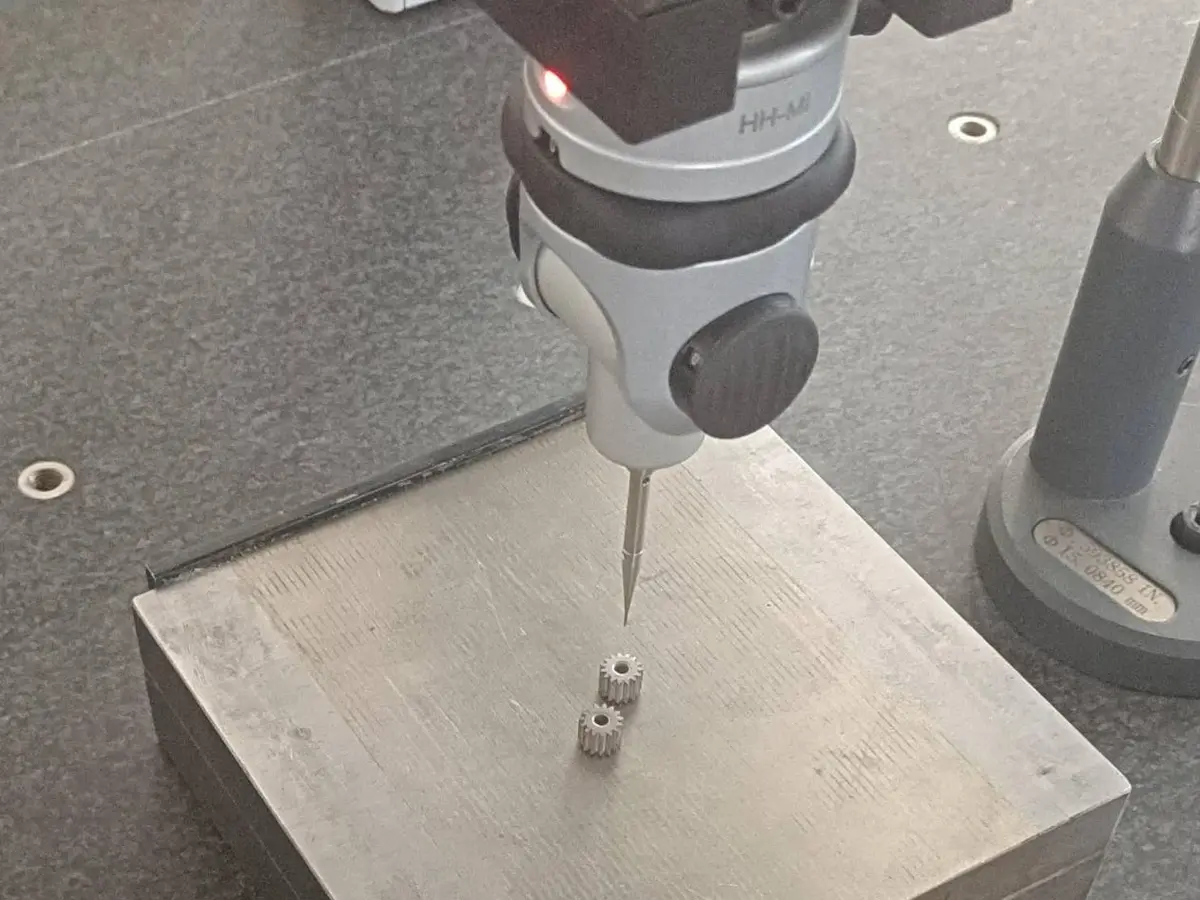

Спечённые детали управляются материалом и процессом, а не механообработкой. План начинается с партии порошка: при приёмке проверяются состав и текучесть. Прессование планируется под плотность прессовки выше 95 процентов, пресс контролируется по давлению и заполнению. Печи спекания работают по запрограммированным циклам с удержанием температуры в пределах ±5 °C в контролируемой атмосфере, и запись цикла входит в дело партии. Каждая партия проверяется по плотности, твёрдости и размерам, металлографический анализ делается с частотой, заданной планом. Для MIM ранним сигналом служит контроль веса «зелёных» деталей: изменение веса показывает уход фидстока или литья раньше, чем сдвинутся размеры. Допуски ±0,05 мм после спекания и ±0,02 мм для MIM это те значения, под которые пишется план.

Твёрдые сплавы

Карбид добавляет шаг планирования, которого нет ни в одной другой технологии: пробу на усадку. При спекании деталь линейно усаживается на 15–20 процентов, точная величина зависит от марки и партии порошка. До окончательной доработки пресс-формы пробное спекание фиксирует коэффициент. В производстве план охватывает саму марку, выбранную из ряда ISO 513, и свойства, которые её подтверждают: плотность, твёрдость и для ответственных марок предел прочности при поперечном изгибе на образцах из того же цикла спекания. Допуски спекания ±0,15 мм алмазным шлифованием доводятся до ±0,01 мм, шлифованные детали проверяются на КИМ, шероховатость Ra от 0,1 до 0,4 мкм. Где применение требует полной плотности, в маршрут добавляется горячее изостатическое прессование, и результат подтверждается измерением плотности.

Гидромоторы и насосы

Моторы и насосы планируются как испытанные изделия. Каждая единица проходит функциональные испытания, опрессовку и проверку характеристик по каталожным значениям и уходит с пакетом документации.

Управление качеством во время серии

План работает, только если кто-то поддерживает его в ходе серии. Это делают четыре процедуры.

• Если показание вышло за допуск, операция останавливается. Детали, сделанные после последнего годного замера, откладывают и меряют заново, а причину находят до повторного запуска. На следующую стадию эти детали не уходят.
• Каждый прибор, от динамометрического ключа до КИМ, стоит в графике калибровки. Прибор с истёкшим сроком калибровки выводится из работы. В записях измерений указано, каким прибором мерили, поэтому отклонение, найденное при калибровке, можно проследить до конкретных деталей.
• Дефект, найденный в цехе, у поставщика или заказчиком, регистрируется, локализуется и разбирается до корневой причины. Корректирующее действие меняет план, оснастку или процедуру, и это изменение проверяется на следующей партии.
• Материал и субподрядные операции подчинены тому же плану. Поставщики проходят аудит, входящие сертификаты сверяются со спецификацией, а партия поставщика, не прошедшая входной контроль, задерживается до того, как попадёт на станок.

Операторы участвуют во всём этом сами. Их обучают методам измерения, которых требует план контроля, а проверку первой детали и интервальные проверки они выполняют и подписывают лично.

Что может запросить заказчик

Планирование даёт заказчику и возможность посмотреть на процесс до начала производства. По запросу мы показываем план контроля детали, согласуем критические характеристики и частоту проверок, добавляем испытания в присутствии заказчика или инспекцию третьей стороной, если этого требует применение. С отгрузкой или по запросу мы передаём сертификаты на материал, отчёт о первом образце, записи измерений по характеристикам плана, протоколы испытаний цилиндров, моторов и насосов и сертификат соответствия на партию. Документ Acceptance Conditions на странице о качестве описывает процедуру приёмки подробно.

Коротко

Контроль ловит дефект, когда он уже сделан. Планирование работает с его причиной. В Hydroforce план пишется до выпуска заказа в производство, он зависит от технологии, по которой делается деталь, а в ходе серии его поддерживают калибровка, правила реакции и корректирующие действия. Поэтому мы можем обещать допуски, указанные на страницах технологий, и десятую партию такую же, как первая.

Отправьте нам чертёж и требования через форму связи. Мы ответим производственным предложением и наброском плана контроля для вашей детали.
