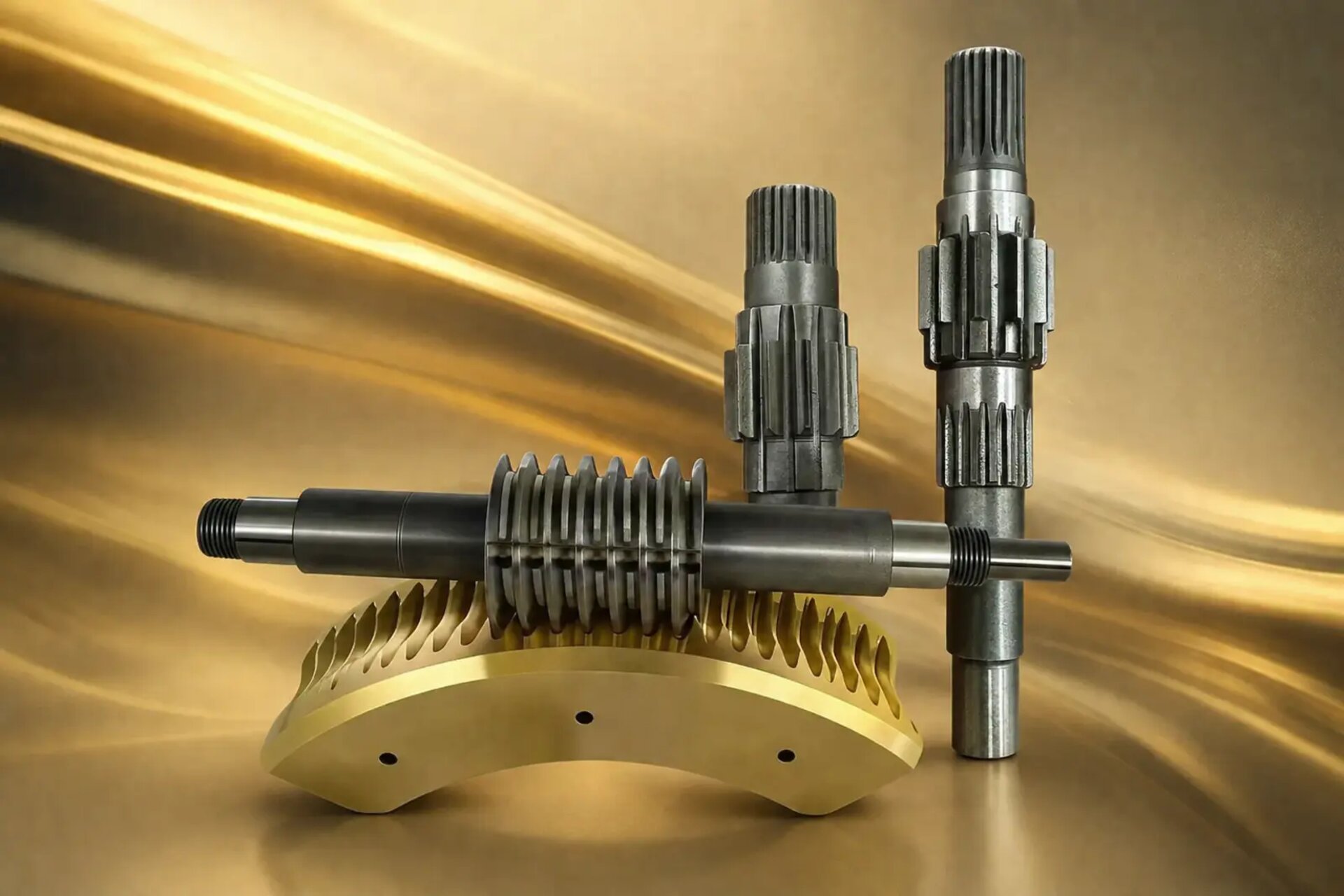

Шестерни для промышленных редукторов и тяжелонагруженных приводов
Изготовление шестерён на заказ механической обработкой: зубонарезание, шлифовка и цементация прямозубых и косозубых колёс диаметром до 2000 мм, а также вал-шестерён, червячных пар и зубчатых реек, точность по ISO 1328.
Изготовление шестерён на заказ на производстве Hydroforce
Hydroforce режет зубья на собственном участке механообработки. Число зубьев, модуль, профиль и угол наклона берём из вашего чертежа. Заготовку точим на своих станках, зубья нарезаем на своих зубофрезерных станках, готовое колесо меряем на своём Zeiss Contura. Ни одно звено этой цепочки не уходит на сторону.
Зубчатая передача - одна из самых требовательных задач для механического производства. Шестерня не готова, когда она нужного размера. Она готова, когда профиль зуба, линия зуба, шаг и биение укладываются в степень точности, когда закалённый слой достаточно глубок для контактных напряжений, а сердцевина под ним достаточно вязкая, чтобы держать удар. Наши возможности механообработки закрывают все четыре пункта: токарная обработка, зубонарезание, термообработка и зубоизмерение под одной крышей и под одной системой качества.
Эта статья про шестерни, которые мы делаем механической обработкой. Спечённые шестерни по технологии порошковой металлургии идут другим маршрутом и заслуживают отдельного материала.
Типы зубчатых колёс: прямозубые, косозубые, червячные пары, вал-шестерни и рейки
Наша штатная номенклатура зубонарезания:
- Прямозубые шестерни. Рабочая лошадка промышленных редукторов: от компактных приводных колёс до крупногабаритных колёс тихоходных высокомоментных ступеней.
- Косозубые шестерни. Тише в работе и выше по нагрузочной способности, чем прямозубое колесо того же размера. Угол наклона зуба режем по вашему чертежу, поштучно или парами.

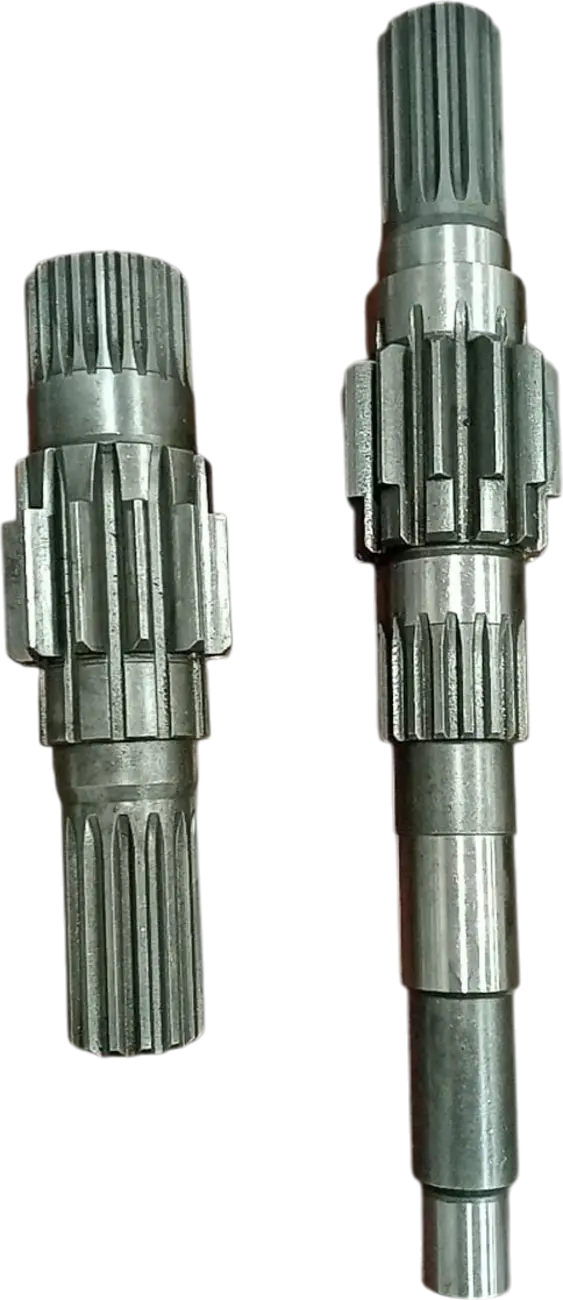

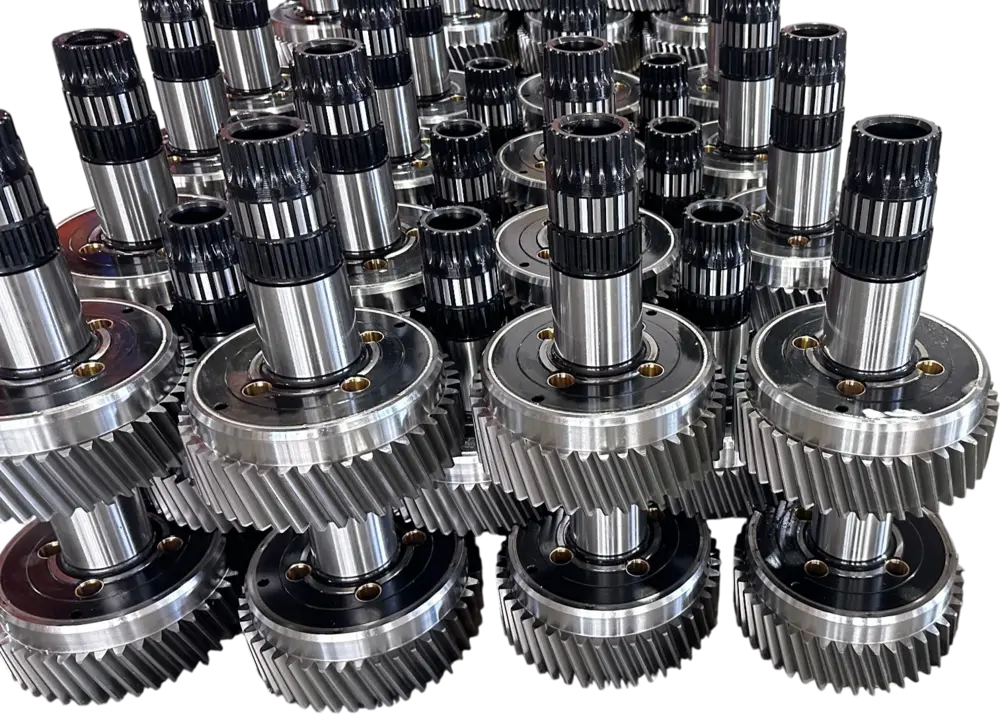

- Вал-шестерни. Шестерня и вал из одной заготовки: в тяжелонагруженной ступени нет шпоночного соединения, которое со временем разбивается.
- Шлицевые валы. Эвольвентные и прямобочные шлицы на приводных и выходных валах, вместе с посадочными местами подшипников и уплотнений.
- Звёздочки. Цепные колёса для конвейеров, транспортных систем и приводов.

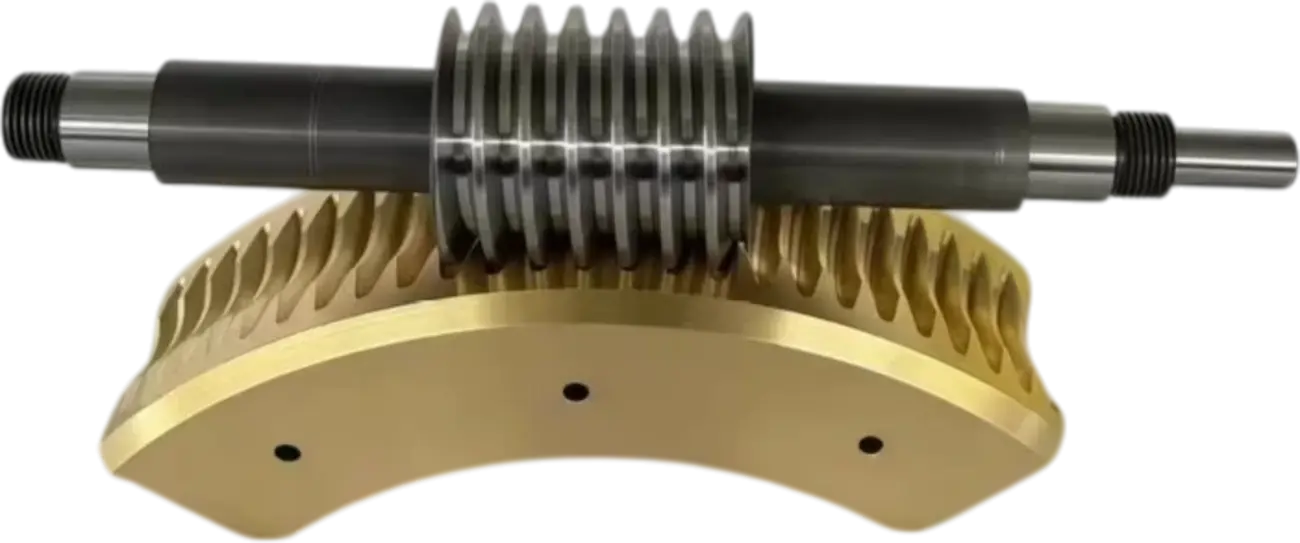

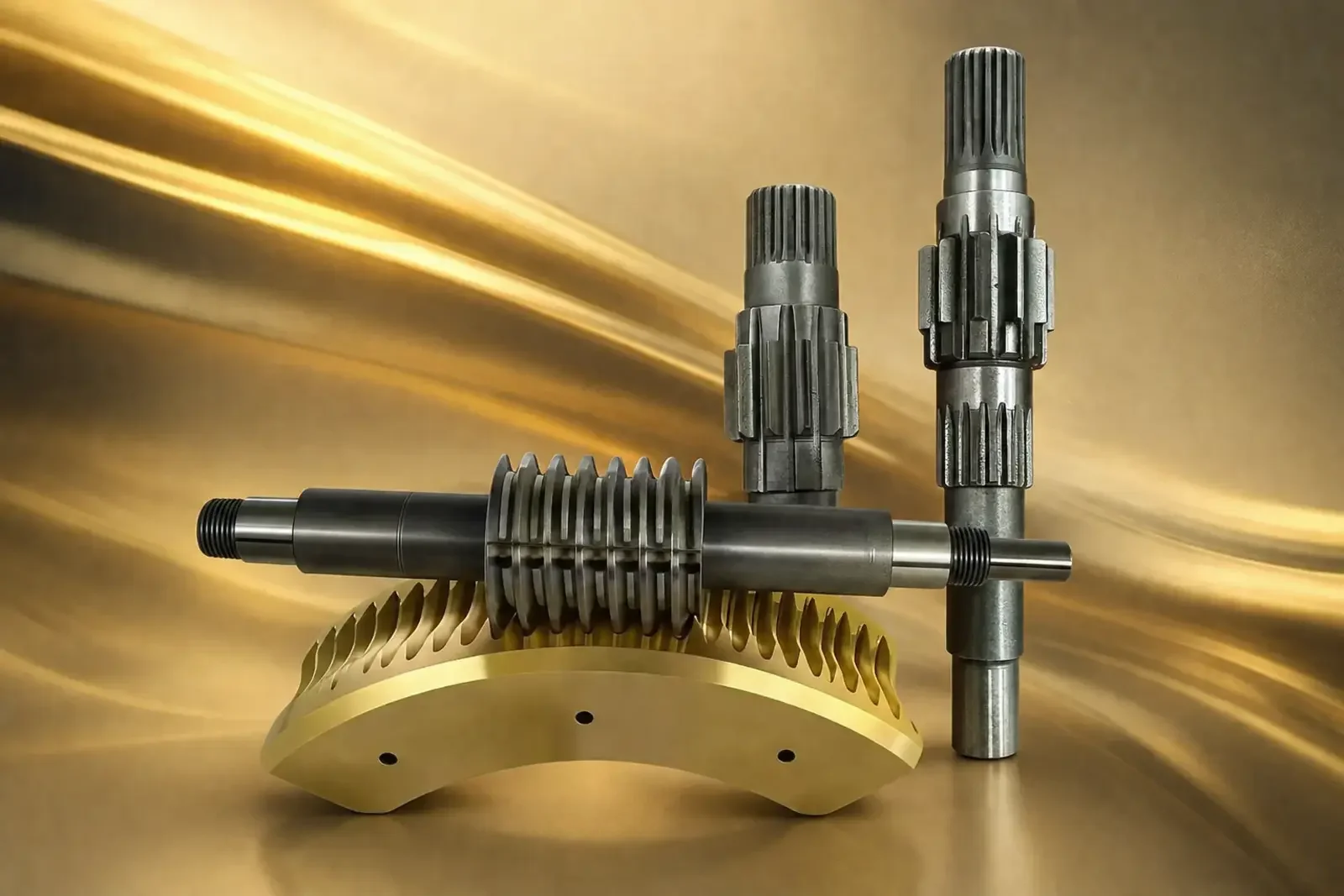

- Червяки, червячные колёса и червячные секторы. Червячные пары для угловых редукторов, включая колёса с бронзовым венцом на стальной ступице и бронзовые секторы для механизмов с ограниченным ходом.

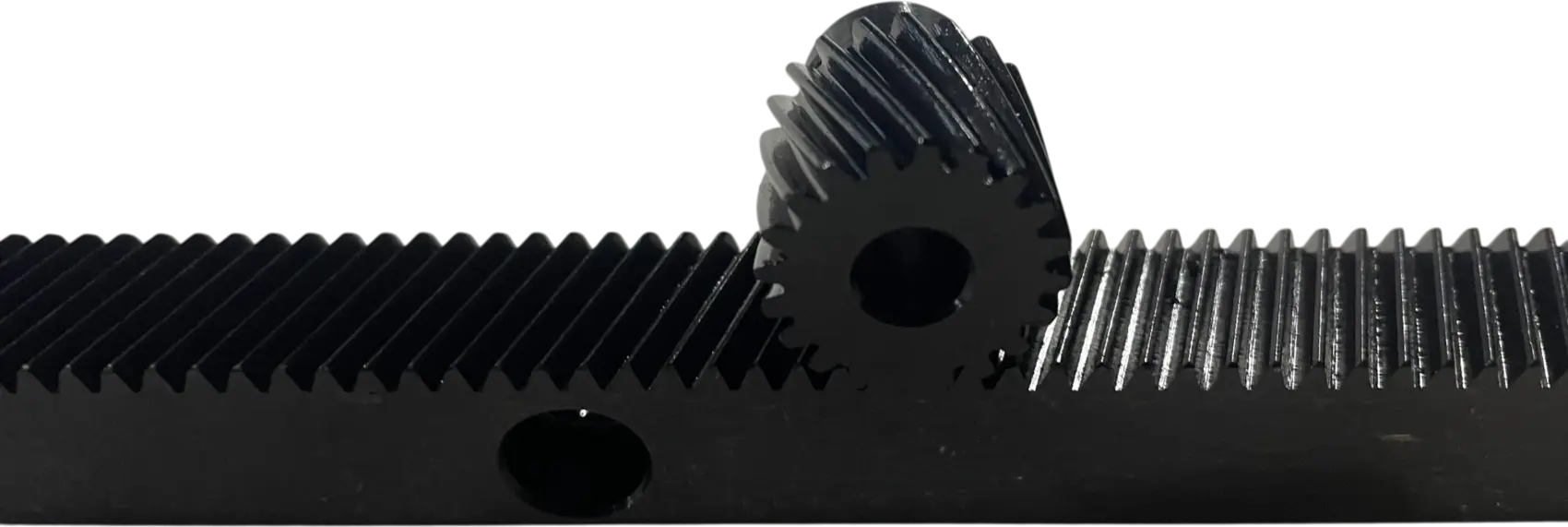

- Зубчатые рейки и комплекты рейка-шестерня. Прямозубые и косозубые рейки нужной длины вместе с парной шестернёй.
Зубчатые венцы с внутренним зацеплением и конические пары просчитываем по чертежу после инженерной проработки. Пришлите чертёж, и мы честно скажем, что режем у себя, а что требует отдельного процесса, ещё до того, как вы возьмёте на себя обязательства.
Возможности производства шестерён: размеры, модуль, точность
| Параметр | Значение |
|---|---|
| Максимальный диаметр зубчатого колеса | 2000 мм |
| Обработка заготовок | до Ø2000 мм × 16000 мм (станки Schiess) |
| Модуль, число зубьев, профиль, угол наклона | по чертежу, без каталожных ограничений |
| Точность | по ISO 1328, степень по чертежу (для нагруженных редукторных передач типична 7-я) |
| Общая точность механообработки | ±0,05 мм, размерная повторяемость IT6-IT7 |
| Допуски и посадки | EN ISO 2768, DIN ISO 286-1, ISO 1101 (форма и расположение) |
| Зуборезное оборудование | зубофрезерные и зубошлифовальные станки |
| Токарная и фрезерная обработка | обрабатывающие центры Haas VF-5, токарные центры DMG MORI CTX 510, тяжёлые станки Schiess |
| Шлифовка и расточка | станки Klingelnberg и Walter |
| Термообработка | цементация, азотирование, закалка с отпуском, нормализация |
| Зубоизмерение | КИМ Zeiss Contura, зубоизмерительный инструмент, профилометры, лазерные трекеры, 3D-сканеры |
| Система качества | ISO 9001:2015, надзор TÜV и SGS |
| Объём | одна шестерня на замену, опытный комплект или серийное производство |

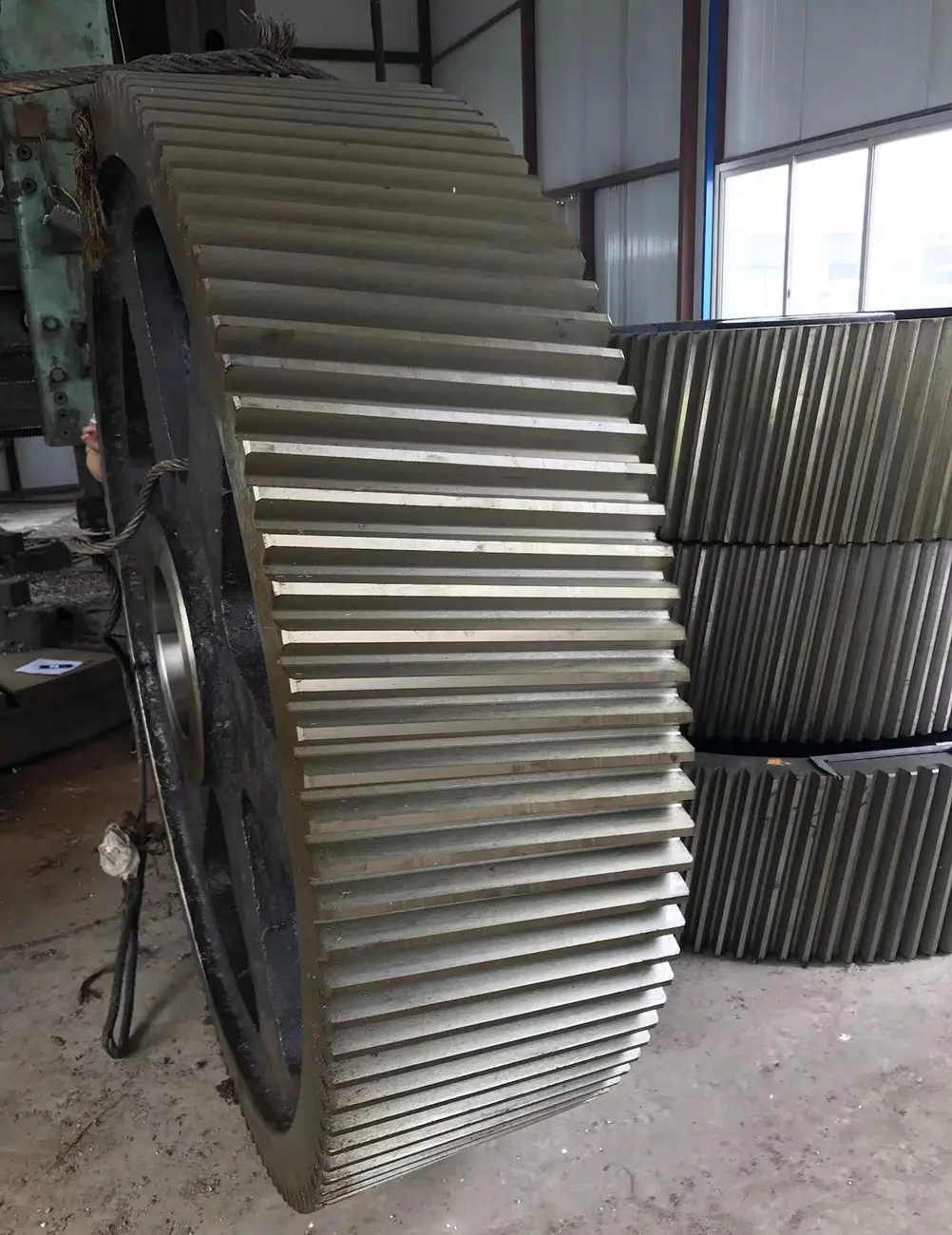

Цифра 2000 мм - это реальное ограничение участка, а не маркетинг. Крупные колёса точим на тяжёлых станках, где уже стоит грузоподъёмная оснастка под валы длиной 16 м. Поэтому двухметровая шестерня для нас рядовая работа, а не спецпроект.
Шестерни для промышленных редукторов и мотор-редукторов
Редукторную шестерню оценивают по приводу, в котором она стоит. Вот отрасли, куда уходят наши зубчатые колёса.
Горное дело и металлургия: приводы дробилок, мельниц и конвейеров
Приводы дробилок и мельниц бьют ударной нагрузкой прямо в ножку зуба. Это в первую очередь задача термообработки, а уже потом механики: твёрдый износостойкий слой поверх вязкой сердцевины, щедрая галтель у основания зуба и никаких прижогов после шлифовки. Детали дробилок и мельниц вне редуктора мы обрабатываем тоже, поэтому ремонт привода можно заказать одним пакетом.
Подъёмно-транспортное оборудование: редукторы кранов и лебёдок
Механизмы подъёма и поворота работают в повторно-кратковременном режиме, под высоким моментом, часто под открытым небом, и обязаны держать груз без разговоров. Шестерни для ПТМ получают полный комплект документов: твёрдость поверхности и сердцевины, геометрия зуба по ISO 1328, прослеживаемость материала по EN 10204 тип 3.1.
Судостроение и морская техника: палубные механизмы и приводы
Лебёдки, брашпили, краны и шпили требуют передач, которые терпят солёный воздух, холодные пуски и долгие простои. Гребные валы и детали палубных механизмов длиной до 16 м мы обрабатываем давно, а редукторные шестерни для того же оборудования режем в том же цехе. Если привод стоит во влажной зоне или зоне мойки, режем передачу из нержавеющей стали или бронзы, из того же марочного ряда, что уже держим для судовых деталей.
Энергетика: приводы гидротурбин и станционное вспомогательное оборудование
На ГЭС и ТЭС приводы работают десятилетиями, а вышедшая из строя шестерня почти всегда означает внеплановый простой. Долгоживущая передача для энергетики - это вопрос габарита и документов: крупное колесо, подтверждённый материал и протокол контроля, который остаётся действительным весь срок службы агрегата.
Мобильная, сельскохозяйственная и строительная техника
Ходовые редукторы, поворотные редукторы, коробки отбора мощности и бортовые передачи для машин, которые живут в грязи и пыли. Это та же клиентская база, которой мы уже поставляем гидроцилиндры на заказ и гидромоторы и насосы. Обычно это значит, что шестерня и гидравлика одной машины приходят от одного поставщика.
Стали для шестерён и термообработка: цементация, азотирование, закалка с отпуском
Материал шестерни выбираем по нагрузке, а не по привычке. Типовые марки для редукторных передач:
| Применение | Типовые марки | Маршрут |
|---|---|---|
| Цементованные шестерни, высокие контактные и изгибные нагрузки | 18CrNiMo7-6 (1.6587), 20MnCr5 (1.7147), 16MnCr5 (1.7131) | цементация, закалка, отпуск, затем финиш зуба |
| Улучшаемые шестерни, умеренная нагрузка, крупный габарит | 42CrMo4 (1.7225), 34CrNiMo6 (1.6582) | закалка с отпуском до нарезания зуба |
| Азотируемые шестерни, малое коробление, высокая поверхностная выносливость | 42CrMo4, 34CrNiMo6, азотируемые стали | чистовая обработка, затем азотирование |
| Червячные колёса | оловянистая бронза, венец на стальной ступице | литая или деформируемая бронза, обработка по стальной ступице |
У цементованной редукторной шестерни эффективная глубина слоя обычно лежит в диапазоне 1-3 мм, твёрдость поверхности около 56-62 HRC, сердцевина порядка 240-300 HB. Точные значения берём из чертежа или из расчёта нагрузки. Простыми словами: поверхность зуба достаточно твёрдая, чтобы сопротивляться выкрашиванию и износу, а тело под ней остаётся вязким и держит удар вместо того, чтобы трескаться.
Термообработка идёт частью работы, а не довеском. Входной материал проверяем, сертификат сверяем со спецификацией до того, как заготовка попадёт на станок.
От кованой заготовки до готовой шестерни
Маршрут изготовления шестерни на нашем участке:
- Материал и заготовка. Кованая или катаная заготовка, входной контроль, сверка сертификата со спецификацией.
- Черновая токарная обработка. Наружный диаметр, отверстие и торцы с припуском под чистовые проходы.
- Чистовая обработка заготовки. Отверстие, торцы, ступица и буртики в размер. Отверстие и базовый торец становятся базой для всего дальнейшего.
- Нарезание зубьев. Зубья режем на зубофрезерных станках под число зубьев, модуль, профиль и угол наклона по чертежу.
- Термообработка. Цементация с закалкой и отпуском, азотирование или объёмная закалка, в зависимости от заданного маршрута.
- Шлифовка и финиш. Отверстие и базовые торцы шлифуем обратно в базу после термообработки, боковые поверхности зубьев шлифуем там, где чертёж требует шлифованный зуб, снимаем заусенцы и готовим кромки под контроль.
- Финальный контроль и документы. Геометрия зуба, размеры, твёрдость и протокол контроля.
Шестерни на замену для действующих редукторов
Большая часть запросов на шестерни приходит без чертежа: редуктору двадцать лет, производитель его больше не поддерживает, а единственный образец - та самая шестерня, которая только что вышла из строя.
Такой случай мы отрабатываем. Пришлите изношенную шестерню, парное колесо или образец. Мы замеряем число зубьев, модуль, угол профиля, угол наклона, ширину венца, отверстие и шпоночный паз на Zeiss Contura и зубоизмерительным инструментом, выпускаем рабочий чертёж и режем замену. Если оригинал вышел из строя раньше срока, мы скажем об этом прямо и предложим материал или режим термообработки, который проживёт дольше заменяемой детали.
Контроль качества шестерён: профиль, линия зуба, шаг и биение
Каждая шестерня уезжает со своими цифрами на бумаге:
- Геометрия зуба по ISO 1328: профиль, линия зуба, отклонение шага, радиальное биение
- Размерный контроль на КИМ Zeiss Contura, лазерные трекеры и 3D-сканеры для деталей, не помещающихся на стол
- Твёрдость поверхности и сердцевины в протоколе, глубина слоя на цементованных колёсах
- Шероховатость на профилометрах
- Сертификат на материал по EN 10204 тип 3.1, сверка на входном контроле
- Магнитопорошковый контроль впадин и галтелей зубьев по запросу
- Полный протокол контроля вместе с шестернёй, в рамках нашей системы качества ISO 9001:2015 под надзором TÜV и SGS
Почему редукторные шестерни заказывают у Hydroforce
Токарная обработка, зубонарезание, шлифовка и зубоизмерение работают в рамках одной системы качества, поэтому каждый этап производства находится под контролем от начала до конца. Команда, которая изготавливает вашу шестерню, работает по одному согласованному чертежу, по отработанным процессам и с единым контролем качества, что даёт точный и повторяемый результат.
Для одной шестерни на замену это значит реальные сроки и понятную связь на всех этапах. Для повторного производства это значит одинаковое качество от первой детали до последней. Нужна вам одна шестерня или производственная партия, мы с радостью подготовим расчёт.
Запросить расчёт на изготовление шестерён
Нужна шестерня для промышленного редуктора, ремонта коробки или полного комплекта привода?
Пришлите чертёж на office@hydroforce.ee или напишите через страницу контактов. Чертежа нет? Пришлите фотографии изношенной шестерни и её основные размеры, и мы отработаем по самой детали.
Подтвердим, что можем нарезать, порекомендуем материал и маршрут термообработки и посчитаем шестерню вместе с документами контроля.
