Cilindri Idraulici su Misura per l'Industria Nordica
Realizzati su disegno del cliente — alesaggio 20–1.000 mm, pressione di esercizio fino a 500 bar, corsa fino a 6.000 mm.
Domanda in Scandinavia
La Scandinavia ospita alcuni dei settori industriali più intensivi nell’uso dell’idraulica in Europa. Le piattaforme offshore norvegesi, i settori forestali e minerari di Svezia e Finlandia, i cantieri navali commerciali della regione, le cartiere e i grandi progetti di costruzione in condizioni artiche condividono un unico requisito: cilindri idraulici costruiti su dimensioni specifiche, omologati per l’applicazione e consegnati nei tempi previsti.
I cilindri da catalogo standard raramente si adattano. Ciò di cui i clienti nordici hanno bisogno è un produttore in grado di realizzare su disegno del cliente in piccole serie, fornire documentazione completa e spedire nella regione senza lunghi tempi di consegna.
Per quattro decenni, Tubex Cylindrar AB (Borås, Svezia) è stata una delle principali fonti scandinave di cilindri idraulici su misura. Fondata nel 1982, Tubex offriva cilindri a doppio effetto, a semplice effetto e telescopici — gamma di alesaggio 25–300 mm, pressioni di esercizio fino a 210 bar, corse fino a 6.000 mm — e aveva costruito una reputazione particolarmente solida per i cilindri telescopici impiegati nei ribaltabili nordici e nei rimorchi a cassone ribaltabile.
Nel gennaio 2021, Tubex è stata acquisita da Melin & Carlsson Hydraulic AB. Nell’autunno del 2023, il marchio Tubex era stato completamente assorbito nel gruppo e la sua identità indipendente sciolta. Gli acquirenti che si affidavano a Tubex per la produzione personalizzata in piccoli lotti si sono trovati a dover cercare un’alternativa.
Hydroforce nel Mercato Nordico
Hydroforce Engineering ha consolidato una posizione stabile come produttore di cilindri idraulici su misura per l’industria nordica. Lavoriamo con acquirenti di Norvegia, Svezia, Finlandia, Danimarca e degli Stati Baltici, consegnando cilindri su disegno del cliente per l’intera gamma di applicazioni industriali.
La nostra capacità produttiva non si limita a coprire l’ex gamma Tubex — la supera su ogni parametro critico:
- Gamma di alesaggio: da 20 a 1.000 mm
- Pressione di esercizio: fino a 500 bar
- Corsa massima: 6.000 mm e oltre

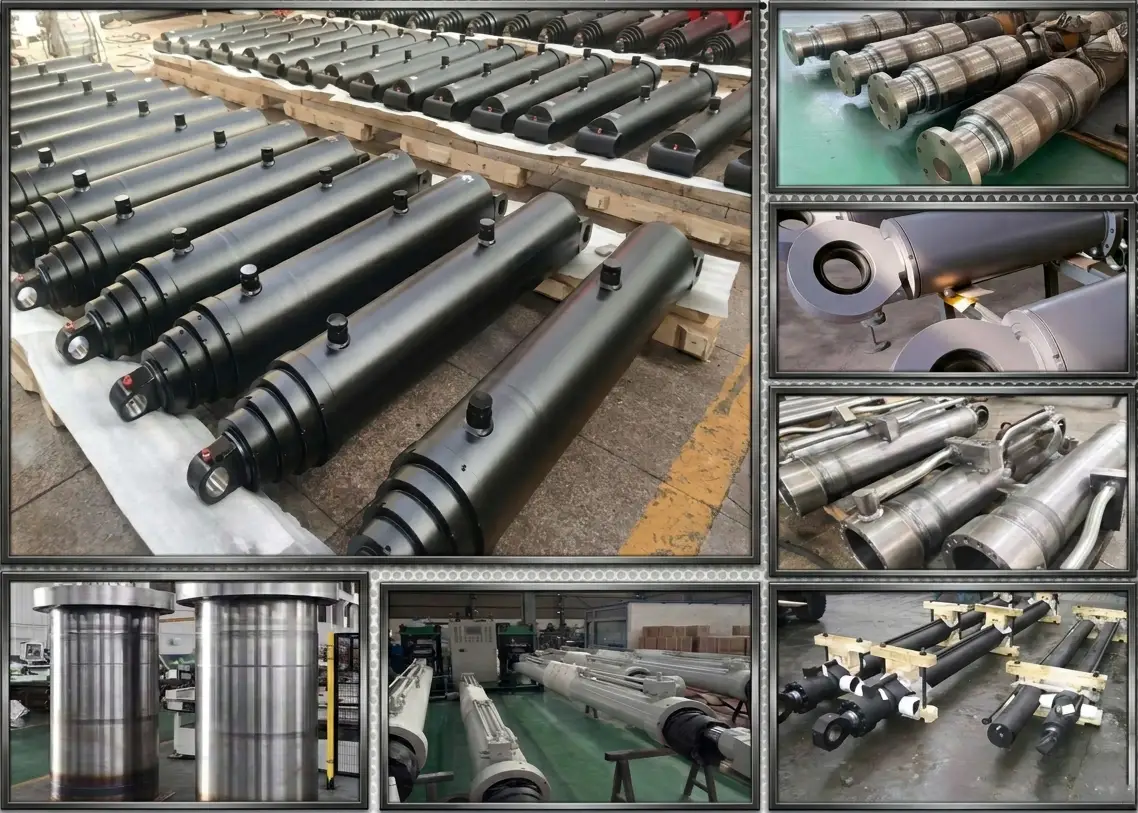

- Tipi: doppio effetto, semplice effetto, telescopico
- Montaggio: flangia, forcella, perno, piede, o completamente su misura
- Realizzato su disegno a partire da un singolo pezzo
- Certificazione materiali: EN 10204 Tipo 3.1 su tutti gli acciai strutturali
- Sistema qualità: ISO 9001:2015
Le piccole serie di produzione sono prassi consolidata, non un’eccezione. Produciamo a partire da un singolo pezzo con la stessa precisione, certificazione dei materiali e documentazione su ogni unità.

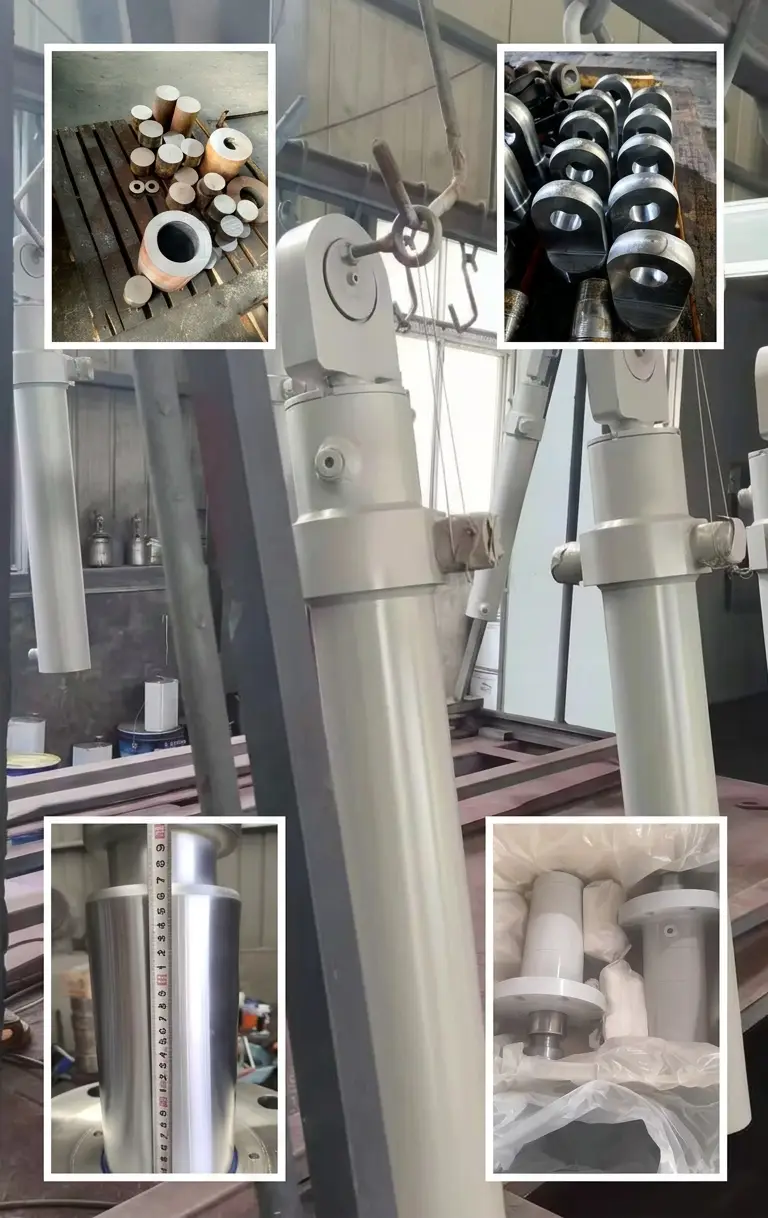

Esempio 1 — Cilindro Idraulico con Forcella Ø110 / Ø60 × 807 mm, 350 bar
Cilindro idraulico a doppio effetto con estremità a forcella forgiate su entrambi i lati. La pressione di esercizio di 350 bar e la corsa di 807 mm lo rendono particolarmente adatto per macchine forestali, gru mobili e attacchi di sollevamento per impieghi gravosi.
| Parametro | Valore |
|---|---|
| Alesaggio / Diametro stelo del pistone | 110 / 60 mm |
| Corsa | 807 mm |
| Pressione di esercizio | 350 bar |
| Prova di pressione | 525 bar |
| Tubo | Acciaio senza saldatura E355 (EN 10297-1) |
| Stelo | C45, cromatura a spessore (EN 10083-2) |
| Rivestimento | RAL 7004 Signal Grey, 150 μm |
Gli steli del pistone vengono rettificati e lucidati dopo la cromatura a spessore fino a finitura superficiale Ra ≤ 0,2 μm. Ogni cilindro idraulico è sottoposto a prova di pressione a 1,5× la pressione di esercizio per un minimo di cinque minuti prima di lasciare l’officina.
Esempio 2 — Cilindro Idraulico con Flangia Ø180 / Ø125 × 200 mm, 160 bar
Cilindro idraulico a doppio effetto per impieghi gravosi con flange anteriore e posteriore. A circa 176 kg, è costruito per applicazioni di pressatura, sistemi di bloccaggio per impieghi gravosi, piattaforme ribaltabili e macchine per la movimentazione dei materiali.
| Parametro | Valore |
|---|---|
| Alesaggio / Diametro stelo del pistone | 180 / 125 mm |
| Corsa | 200 mm |
| Pressione di esercizio | 160 bar |
| Prova di pressione | 240 bar |
| Peso unitario | circa 176 kg |
| Flange | 8× fori ø38 mm per bulloni, 330 mm PCD |
| Connessioni porte | BSP |
| Tubo | Acciaio senza saldatura E355 (EN 10297-1) |
| Stelo | C45, cromatura a spessore (EN 10083-2) |
| Rivestimento | RAL 7035 Light Grey, 100 μm |

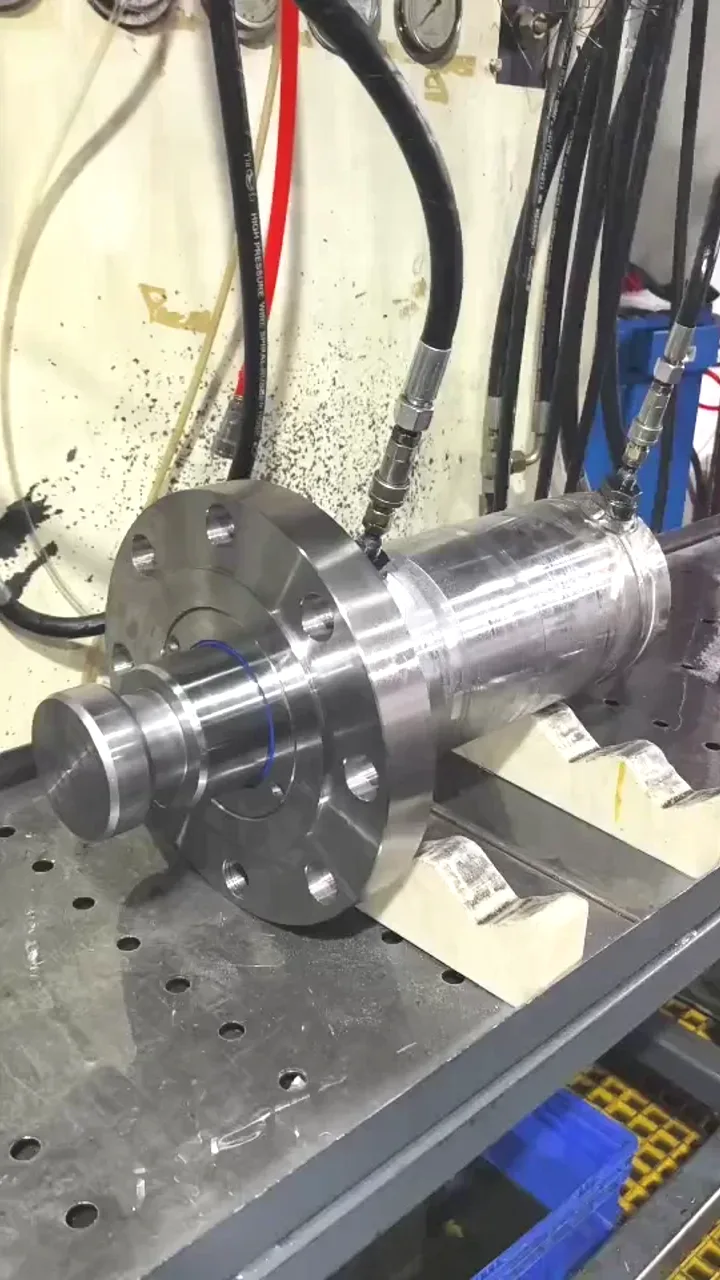

Ogni unità è sottoposta a prova di pressione a 240 bar con verifica dell’integrità delle guarnizioni in tutti i punti dinamici e statici.
Qualità e Documentazione
Ogni cilindro idraulico viene consegnato con certificati materiali EN 10204 Tipo 3.1 per tutti gli acciai strutturali, un rapporto di ispezione dimensionale rispetto al disegno del cliente, un certificato di prova di pressione e registrazioni dello spessore del rivestimento DFT. Soddisfiamo i requisiti documentali per progetti offshore, di classificazione navale e dell’industria di processo.
Controlli qualità su ogni unità:
- Certificazione materiali EN 10204 Tipo 3.1
- Ispezione dimensionale secondo il disegno del cliente
- Rugosità superficiale dello stelo del pistone Ra ≤ 0,2 μm
- Spessore del rivestimento ≥ 100 μm DFT
- Prova di pressione a 1,5× la pressione di esercizio, minimo 5 minuti
- Prova di tenuta su tutte le guarnizioni dinamiche e statiche
- Ispezione visiva della finitura e dell’imballaggio protettivo
Avete bisogno di un cilindro idraulico su misura per applicazioni nordiche o industriali? Inviate i vostri disegni o le specifiche tecniche a office@hydroforce.ee per un preventivo.
