Landbouw
Componenten en hydrauliek van één leverancier
Hydroforce maakt de hydraulische cilinders, motoren en pompen, machinaal bewerkte onderdelen en tandwielen, drukgegoten behuizingen, gesinterde componenten en slijtdelen die tractoren, maaidorsers, veldspuiten en elk werktuig op het land draaiende houden.
Waarom onderdelen van landbouwmachines anders slijten
Een cilinder op een tractor of een maaidorser maakt honderden slagen per dag, in een wolk veldstof die bij elk uitschuiven op de zuigerstang neerslaat. Kunstmest, chemicaliën en regenwater bereiken hetzelfde oppervlak en tasten het chroom en de lassen aan, lang nadat de machine weer in de schuur staat. Schokbelastingen veroorzaken slijtage die op een fabrieksvloer zelden voorkomt: een bak die tegen bevroren grond slaat, een werktuig dat op de kopakker met vaart wordt neergelaten.
Dan loopt het seizoen af en staat de machine de hele winter stil, waarbij hij ongemerkt corrodeert in plaats van te slijten. Een versleten cilinder tijdens de oogst kost meer dan het onderdeel zelf: het kost een dag, soms een week stilstand die het gewas niet kan afwachten. Componenten voor de landbouw moeten die belasting doorstaan en toch snel worden geleverd wanneer een machine midden in de oogst uitvalt.
Per type machine
Gemaakt voor elke machine op de boerderij
Tractoren
Cilinders voor hefinrichting, besturing en laadarm, bij elke werkgang blootgesteld aan stof en chemicaliën.

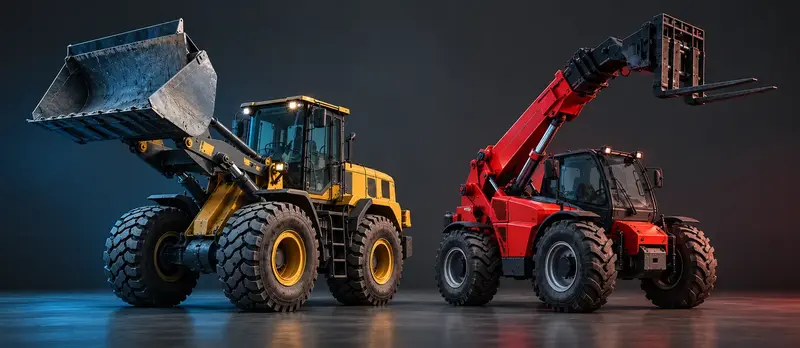

Laders en verreikers
Giek-, kantel- en steunpootcilinders onder herhaalde schokbelastingen.
Aanhangers en kipbakken
Telescopische cilinders voor een lange slaglengte en hoge zijbelasting.

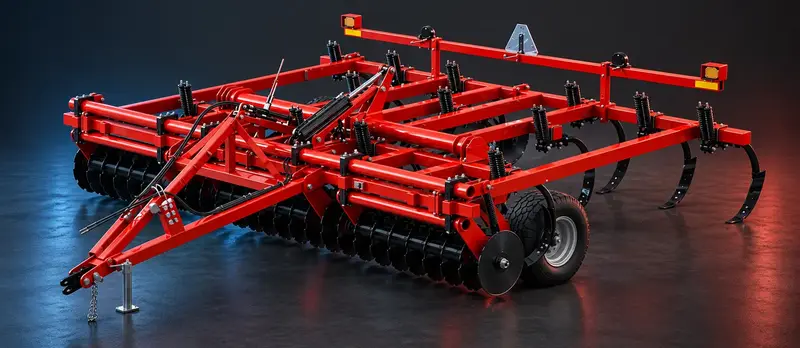

Grondbewerkingsmachines
Cilinders voor inklappen en diepte-instelling, voortdurend in contact met grond en zand.

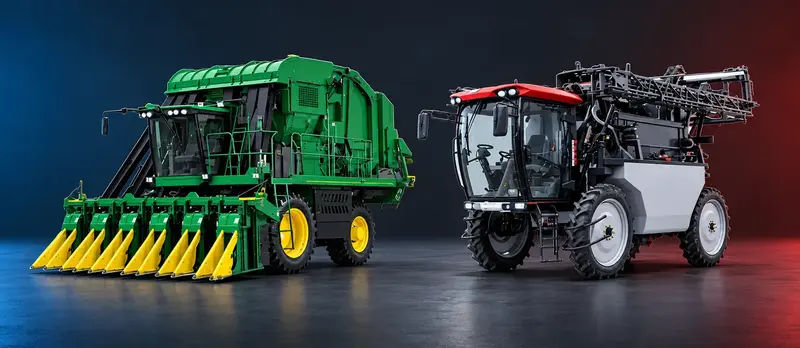

Maaidorsers en veldspuiten
Hefcilinders voor het maaibord, stuurcilinders en spuitboomcilinders, plus aandrijvingen voor het dorsen en het spuiten.
Voeder- en veeteeltmachines
Aandrijvingen en cilinders voor mengwagens, strooiers en apparatuur voor het hanteren van voer en vee, die het hele jaar dagelijks draaien.
Wat wij maken voor de landbouw
Zes technologieën voor OEM’s in de landbouw
Hydraulische cilinders
Op een landbouwmachine is een cilinder een slijtdeel. De cilinderboring loopt van 20 tot 1.000 mm bij een werkdruk tot 500 bar, met inductiegeharde, hardverchroomde zuigerstangen voor gebruik in stof, kunstmest en vocht.
Typische onderdelen
- Hef- en stuurcilinders voor tractoren
- Giek-, kantel- en steunpootcilinders voor laders en verreikers
- Telescopische cilinders voor kipaanhangers en -wagens
- Hefcilinders voor het maaibord, stuur- en spuitboomcilinders voor maaidorsers en veldspuiten
Hydraulische motoren en pompen
Elk circuit heeft een pomp of een motor nodig. Wij bouwen beide met dezelfde 100% functietest en drukproef als onze cilinders, zodat een laadcircuit en de bijbehorende cilinder uit één bestelling kunnen komen.
Typische toepassingen
- Pompen voor laad- en stuurcircuits
- Aandrijvingen voor spuitboom- en spuitmondcircuits
- Aandrijvingen voor het maaibord en het dorsmechanisme van maaidorsers
- Doseeraandrijvingen voor zaaimachines en strooiers
CNC-bewerking en tandwielen
Assen voor tandwielkasten, aftakasoverbrengingen en ventielblokbehuizingen komen van dezelfde CNC-werkvloer, gesneden en geslepen met een nauwkeurigheid volgens ISO 1328 en inzetgehard waar de tekening dat voorschrijft. Onderdelen tot 2 m diameter en 16 m lengte vallen binnen ons bereik.
Typische onderdelen
- Assen, tandwielen en spiebaankoppelingen voor aftakasoverbrengingen
- Aandrijfassen voor maaibord en haspel
- Hydraulische ventielblokbehuizingen en bevestigingsbeugels voor cilinders
- Vervangende tandwielen voor reductoren die al in gebruik zijn
Aluminium drukgieten
Een drukgegoten behuizing bespaart gewicht ten opzichte van een machinaal bewerkt stalen equivalent, wat telt bij alles wat aan een giek of hefarm wordt gedragen. Het proces haalt een tolerantie van ±0,1–0,3 mm en een oppervlaktekwaliteit van Ra 1,6–6,3 µm.
Typische toepassingen
- Behuizingen voor pompen en tandwielkasten
- Behuizingen voor sensoren en besturingseenheden
- Beugels en deksels voor aanbouwwerktuigen
Poedermetallurgie en MIM
Een tandwiel in bijna eindvorm persen en sinteren is bij stijgende aantallen meestal sneller en goedkoper dan het uit staafmateriaal verspanen. De persdruk gaat tot 800 MPa, de gesinterde dichtheid tot 97% en de tolerantie tot ±0,05 mm na het sinteren, bij MIM-onderdelen ±0,02 mm.
Typische toepassingen
- Gesinterde rechte en schuine tandwielen voor aandrijvingen van tandwielkasten en pompen
- Oliepomprotoren en gerotors
- Gesinterde filters voor hydraulische circuits en brandstofcircuits

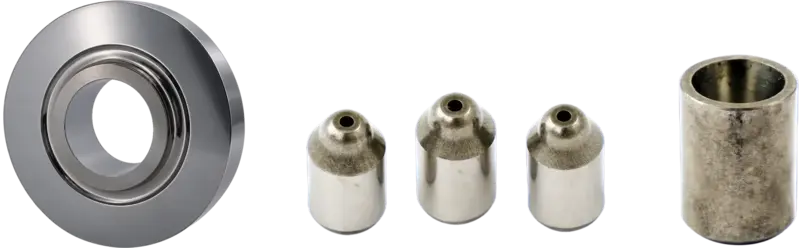

Hardmetaal
Grond is schurend en een onderdeel dat er voortdurend mee in contact staat, slijt snel als het van gewoon staal is gemaakt. Wolfraamcarbide (WC-Co) in soorten volgens ISO 513 houdt een slijtvlak veel langer in stand, wat past bij gereedschap voor grondbewerking en andere onderdelen die in de grond werken.
Typische toepassingen
- Slijtinzetstukken voor grondbewerkingsgereedschap en ander gereedschap dat in de grond werkt
- Onderdelen voor spuitmonden en smooropeningen die worden blootgesteld aan schurende stroming
- Bussen en slijthulzen in mechanismen met een hoog aantal cycli
Kostenlogica
Waar het budget naartoe gaat en hoe wij de prijs laag houden
Onderdelen voor de landbouw moeten onder een strak prijsplafond blijven. Daarom besteden wij geld aan de oppervlakken en beproevingen die de levensduur in het veld bepalen en houden wij de prijs laag waar dat niet uitmaakt.
| Hierin investeren wij | Zo houden wij de prijs laag |
|---|---|
| Inductiegeharde, hardverchroomde zuigerstang | Seizoensaantallen als één partij gemaakt, met één keer instellen |
| Slijtvaste afdichtingen voor blootstelling aan stof en chemicaliën | Zuigerstang, cilinderbuis, pakkingbus of afdichtingsset apart verkrijgbaar voor reparatie in het veld |
| Gehoonde cilinderbuis en geslepen, verchroomde zuigerstang voor een nauwe afdichtingspassing | Sensoren en opties alleen waar de machine ze gebruikt |
| Druk- en lektest op 100% van de units | Herhaalorders lopen op de instelling die voor die tekening al is bewezen |
Aftermarket
Vervanging en reparatie
Veel bestellingen gaan niet over een nieuwe machine. Ze gaan over een onderdeel dat al is uitgevallen, op een machine die tien jaar of langer draait. Wij bouwen naar uw tekening als u die heeft. Heeft u die niet, dan meten wij een versleten onderdeel of monster na en nemen wij de boring, de slaglengte en de bevestigingsgeometrie daarvan over.
Een zuigerstang, een cilinderbuis, een pakkingbus of een afdichtingsset is apart verkrijgbaar voor reparatie in het veld. Valt een onderdeel elk seizoen uit in uw machinepark, plan dan vooraf een partij: bestellen voordat het seizoen begint verlaagt de stukprijs en zorgt ervoor dat het onderdeel op voorraad ligt voordat u het nodig heeft.
Op tekening
Op basis van een versleten monster
Partijen afgestemd op het seizoen
Afdichtingssets op serienummer
Documentatie
Normen en documentatie
Wij documenteren componenten voor de landbouw met materiaalcertificaten, maatrapporten en testresultaten, volgens de normen waarmee uw engineeringteam al werkt.
| Norm | Wat het omvat |
|---|---|
| ISO 6020 / ISO 6022 | Inbouwmaten voor hydraulische cilinders, series van 160 bar en 250 bar |
| ISO 4413 | Veiligheidseisen voor hydraulische systemen en componenten |
| ISO 5675 | Snelkoppelingen tussen een tractor en een aangebouwd werktuig |
| EN 10204 3.1 | Materiaalcertificaat met traceerbare testresultaten, op verzoek |
| ISO 1328 / DIN 3960 | Nauwkeurigheidsklassen voor de geometrie van tandwieltanden |
| EN 1706 | Chemische samenstelling en mechanische eigenschappen van gietaluminiumlegeringen |
| ISO 5755 / ISO 22068 | Specificatie voor gesinterde PM- en MIM-materialen |
| ISO 513 | Classificatie van hardmetaalsoorten |
ISO 4254 geldt voor de complete machine en valt onder de verantwoordelijkheid van de OEM. Wij vermelden de norm omdat uw machine volgens die norm is ontworpen en onze componenten worden geleverd met de documentatie die nodig is om binnen dat ontwerp te passen.
Ons kwaliteitssysteem is gecertificeerd volgens ISO 9001:2015. Meer over controlefasen en apparatuur: Kwaliteit.
Kwaliteit
Kwaliteitscontrole
Elke order doorloopt dezelfde drie controlefasen als de rest van onze werkvloer: het inkomende materiaal wordt getoetst aan zijn certificaat, tijdens bewerking, warmtebehandeling of verchromen worden de maten bewaakt, en voor verzending volgt een eindcontrole.
Elke cilinder en elke pomp krijgt een druk- en lektest, niet steekproefsgewijs. Tandwielen en machinaal bewerkte onderdelen worden op coördinatenmeetmachines en ruwheidsmeters gemeten en getoetst aan de tolerantie op de tekening, waarbij de resultaten worden vastgelegd. Achter elke meting staan gekalibreerde meetmiddelen en opgeleide operators; onafhankelijke controle door een derde partij is op verzoek beschikbaar.
Meer details: Kwaliteit.
Van Hydroforce
Uit onze werkplaats
Zuigerstangen: bewerking, slijpen en hardchroom
Draaien, inductieharden, verchromen en slijpen tot Ra ≤ 0,1 µm op de afgewerkte zuigerstang.
Lees meer → CNC-bewerkingProductie van tandwielen op maat voor industriële reductoren
Tandwielen tot 2 m diameter snijden en slijpen, ook voor tandwielkasten in de landbouw.
Lees meer → PoedermetallurgieGesinterde tandwielen: poedermetallurgie en MIM
Tandwielen in eindvorm persen en sinteren voor aandrijvingen in grote aantallen, per onderdeel goedkoper dan elke tand afzonderlijk snijden.
Lees meer →Veelgestelde vragen van inkopers
Veelgestelde vragen
Wat is de minimale bestelhoeveelheid?
Dat hangt af van de grootte van het onderdeel en het proces. Eén enkel vervangend onderdeel, nagemeten en gereconstrueerd, kan op zichzelf zinvol zijn; andere onderdelen lonen alleen in een partij. Laat ons het onderdeel en de hoeveelheid weten en wij vertellen u waar die grens ligt.
Kunt u werken naar een versleten onderdeel in plaats van een tekening?
Ja. Stuur het onderdeel, of een foto met de belangrijkste afmetingen, en wij reconstrueren de geometrie, inclusief de bevestigingspunten, voordat wij offreren.
Kan ik een partij vóór het seizoen bestellen?
Ja, en het is meestal goedkoper. Bestellen voordat het seizoen begint voorkomt een spoedtoeslag en zorgt ervoor dat een machine niet op een nalevering hoeft te wachten.
Levert u in de hele EU?
Ja, vanaf onze eigen productievloer aan OEM’s, dealers en reparatiebedrijven in de hele EU.
Verwante mogelijkheden:
Offerte aanvragen
Stuur ons uw tekening, een specificatie, of een foto en de afmetingen van een versleten onderdeel. Wij offreren de cilinder, motor, het tandwiel of de component die u nodig heeft, binnen tolerantie gemaakt en getest voordat het wordt verzonden.
